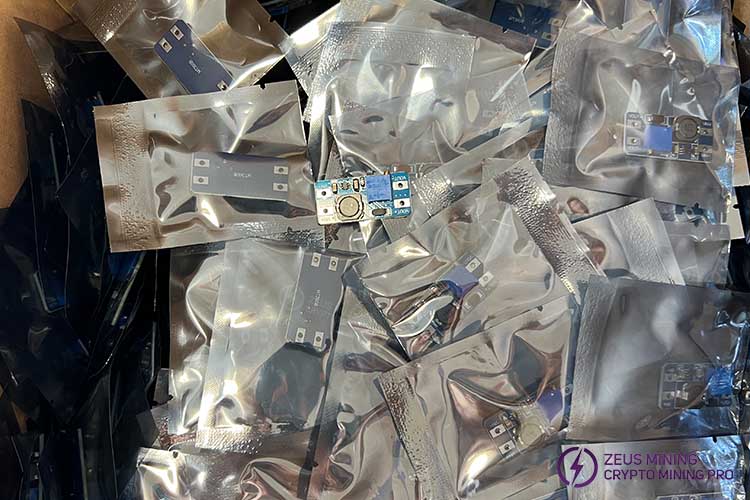

MT3608DC-DC تحويل دفعة المحول

تعد وحدة DC-DC Boost HW-045 طريقة ممتازة لزيادة جهد معين بسرعة ، ولكن بالمقارنة مع تيار الإدخال ، فإن سعر هذا التعزيز هو أن تيار الخرج أصغر.

تُستخدم وحدة التعزيز DC-DC لاستبدال المكونات الأصلية عند حدوث عطل غير قابل للإصلاح في دائرة التعزيز بلوحة التجزئة.

تحتوي الوحدة على محول (دفعة) MT3608 2 أمبير ، والذي يمكنه خفض جهد الدخل إلى 2 فولت وزيادة جهد الخرج إلى 28 فولت. MT3608 لديه وظيفة التبديل التلقائي إلى وضع تعديل التردد النبضي عندما يكون الحمل خفيفًا. يتضمن قفلًا للجهد المنخفض وحد التيار والحماية من الحمل الزائد الحراري. تحتوي الوحدة على مقياس جهد ضبط دقيق متعدد الدورات (مقياس الجهد) ، والذي يمكنه ضبط جهد الخرج. نظرًا لأن وعاء القطع به تعديل 25 لفة ، يمكنك بسهولة اضبط خرج الوحدة على الجهد الذي تحتاجه.

معلمات المنتج:

1. جهد الإدخال: DC2V-24V

2. انتاج التيار الكهربائي: DC2.9-28V قابل للتعديل

3. كفاءة التحويل: لا تزيد عن 93٪

4. تيار الإخراج: لا يزيد عن 2A ، أكثر من 1A لتعزيز تبديد الحرارة

5. انتاج الطاقة: لا يزيد عن 10W

ملحوظة:

1. لا يمكن عكس القطبين الموجب والسالب للمدخلات والمخرجات ، وإلا سيتم حرق الوحدة مباشرة ؛

2. لا يمكن تلبية الحد الأقصى لجهد الإدخال والحد الأقصى لتيار الخرج في نفس الوقت ، ولا يمكن استخدام الجهد العالي ، والتيار العالي ، والتوصيل الساخن لفترة طويلة ، وانتبه لتقوية تبديد الحرارة ؛

3. الحد الأقصى لطاقة الإخراج هو 10W.

4. لا تقم بضبط الجهد مع الحمل.

5. عندما تكون وحدة التعزيز قيد الاستخدام ، يكون جهد الدخل أقل من جهد الخرج ؛

6. عند استخدامه لأول مرة ، اضبط مقياس الجهد 20 مرة عكس اتجاه عقارب الساعة لزيادة جهد الخرج ثم تشغيل العملية ؛

7. طريقة تنظيم الجهد: مقياس الجهد يواجه الصدر ، أدر التعزيز عكس اتجاه عقارب الساعة ؛

8. إذا كان جهد الوحدة لا يمكن تعديله وكان دائمًا مساويًا لجهد الدخل ، فيرجى تدوير مقياس الجهد عكس اتجاه عقارب الساعة لأكثر من 10 لفات ثم استخدام الوحدة لضبط الجهد.
