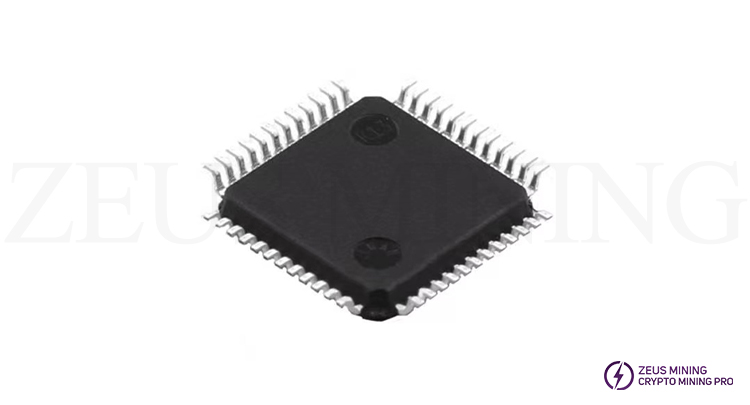

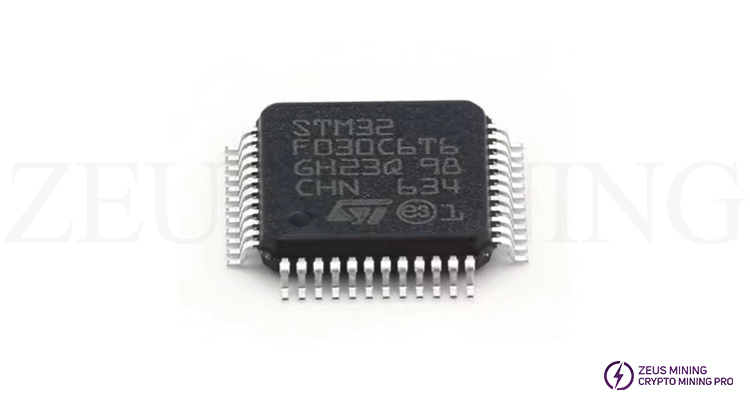

STM32F030C6T6

تدمج المتحكمات الدقيقة STM32F030x نواة RISC عالية الأداء ARM Cortex ™ -M0 32 بت تعمل بسرعة 48 ميجاهرتز ، وذاكرة مضمنة عالية السرعة ، ومجموعة واسعة من الأجهزة الطرفية المحسّنة ومنافذ الإدخال / الإخراج. تقدم جميع الأجهزة واجهات اتصالات قياسية ، و ADC 12 بت ، وما يصل إلى ستة أجهزة ضبط الوقت 16 بت للأغراض العامة ، وجهاز تحكم متقدم PWM. تعمل وحدات التحكم الدقيقة STM32F030x في نطاق درجة حرارة -40 إلى + 85 درجة مئوية مع جهد إمداد يتراوح بين 2.4 و 3.6 فولت.

تعتبر وحدات التحكم الدقيقة STM32F030x مناسبة للتحكم في التطبيقات وواجهة المستخدم ، والأجهزة المحمولة ، وأجهزة استقبال الصوت والفيديو ، وأجهزة التلفزيون الرقمية ، والأجهزة الطرفية للكمبيوتر ، ووحدات التحكم في الألعاب ، والدراجات الإلكترونية ، والأجهزة الاستهلاكية ، والطابعات ، والماسحات الضوئية ، وأنظمة الإنذار ، وأجهزة الاتصال اللاسلكي بالفيديو ، والمزيد و HVAC.

مواصفات المنتج:

• النواة: ARM® 32-bit Cortex ™ -M0 CPU حتى 48 ميجا هرتز

• ذكريات

- ذاكرة فلاش من 16 إلى 64 كيلو بايت

- 4 إلى 8 كيلو بايت SRAM مع تكافؤ الأجهزة

• وحدة حساب CRC

• إعادة تعيين وإدارة الطاقة

- نطاق الجهد: 2.4 فولت إلى 3.6 فولت

- إعادة تشغيل الطاقة / إيقاف التشغيل (POR / PDR)

- أوضاع الطاقة المنخفضة: السكون ، والتوقف ، والاستعداد

• إدارة الساعة

- مذبذب بلوري من 4 إلى 32 ميجا هرتز

- مذبذب 32 كيلوهرتز لـ RTC مع المعايرة

- RC داخلي 8 ميجا هرتز مع خيار x6 PLL

- مذبذب RC داخلي 40 كيلو هرتز

• ما يصل إلى 55 إدخال / إخراج سريع

- جميعها قابلة للتعيين إلى نواقل المقاطعة الخارجية

- متسامح حتى 36 إدخال / إخراج 5 فولت

• تحكم DMA ذو 5 قنوات

• 1x 12 بت ، 1.0 µs ADC (حتى 16 قناة)

- مدى التحويل: من 0 إلى 3.6 فولت

- إمداد تناظري منفصل من 2.4 إلى 3.6 فولت

• ما يصل إلى 10 مؤقتات

- مؤقت تحكم متقدم 16 بت 7 قنوات لإخراج 6 قنوات PWM مع توليد الوقت الميت والتوقف في حالات الطوارئ

- 1 مؤقت 16 بت ، حتى 4 IC / OC ، يمكن استخدامه لفك تشفير التحكم في الأشعة تحت الحمراء

- مؤقت 16 بت مع 2 IC / OC ، 1 OCN ، توليد الوقت الميت والتوقف في حالات الطوارئ

- مؤقتان 16 بت ، كل منهما مزود بـ IC / OC و OCN ، وتوليد الوقت الميت ، والتوقف في حالات الطوارئ ، وبوابة المغير للتحكم في الأشعة تحت الحمراء

- مؤقت 16 بت واحد مع 1 IC / OC

- مؤقت أساسي 16 بت

- جهاز توقيت مستقل ونظام مراقبة الوقت

- مؤقت SysTick: عداد سفلي 24 بت

• التقويم RTC مع التنبيه والتنبيه الدوري من التوقف / الاستعداد

• واجهة الاتصالات

- ما يصل إلى واجهتين I2C: أحدهما يدعم Fast Mode Plus (1 ميجابت / ثانية) مع مغسلة تيار 20 مللي أمبير

- ما يصل إلى اثنين من USART يدعمان التحكم الرئيسي المتزامن SPI والمودم ؛ واحد مع الكشف التلقائي عن معدل الباود

- ما يصل إلى اثنين من SPI (18 ميجابت / ثانية) مع 4 إلى 16 إطار بتات قابلة للبرمجة

• تصحيح أخطاء الأسلاك التسلسلية (SWD)
