أداة اختبار هاش بورد متعددة الوظائف Avalon A320X

جهاز اختبار Avalon A320X يمكنه عرض موقع خطأ الاختبار بشكل مرئي أثناء عملية الاختبار. إنها مناسبة لسلسلة A10 وسلسلة A11 وسلسلة A12 وA1346 للكشف عن أخطاء عمال المناجم. تشمل نماذج الرقائق التي تم اختبارها A3205، وA3204، وA3203، وA3202، وA3201، وA3200، وA3200C، وما إلى ذلك. يمكن أن يساعد استخدام هذا الاختبار عمال المناجم على اكتشاف أعطال لوحة التجزئة بسرعة وتقليل تكاليف الصيانة.

بالنسبة لتركيبات الاختبار المزودة بشاشة، يمكن عرض نتائج الاختبار مباشرة عن طريق تحريك شاشة التثبيت دون الاتصال بجهاز كمبيوتر.

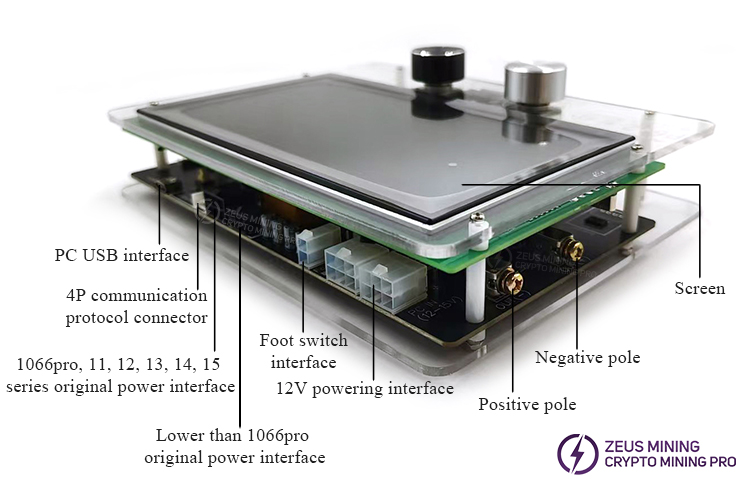

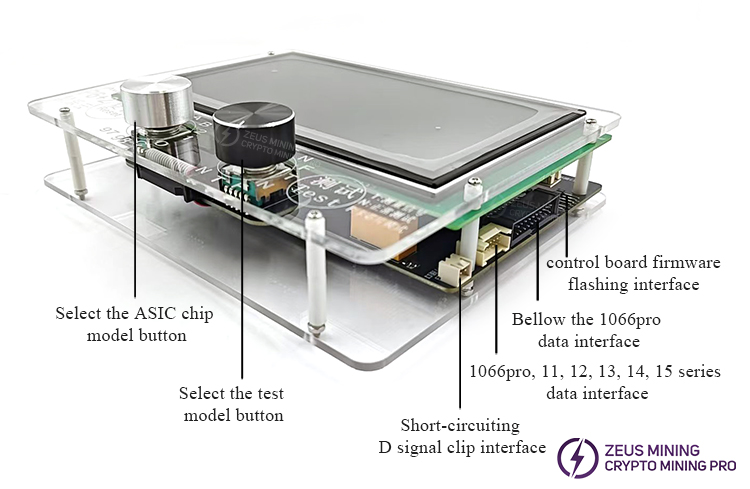

وصف واجهة المنتج:

وصف الدالة :

1) وظيفة مجلس التحكم في الحرق: لا يحتاج المقبض الموجود على جهاز الاختبار إلى تحديد ترس؛ عند توصيل كابل البيانات بلوحة التحكم، من الضروري التأكد من أن الاتصال جيد وعدم عكس تسلسل الكابل؛ يجب إيقاف تشغيل برنامج الكمبيوتر لعرض نتائج الاختبار ثم فتح برنامج الحرق؛ حدد المنفذ المقابل في برنامج الحرق، والذي يمكن العثور عليه في مدير جهاز الكمبيوتر.

2) إشارة قياس T: حدد هذا الملف عند إصلاح لوحة التجزئة المعيبة؛ ابحث عن الموضع على لوحة التجزئة الذي يحتاج إلى قياس؛ ضع قلم المقياس المتعدد في مكانه، ثم اضغط على مفتاح القدم، ثم حرر مفتاح القدم المتعدد بعد رؤية نتائج الاختبار؛ غيري الوضعية وكرري الخطوات المذكورة أعلاه.

3) اختبار N العادي: حدد نموذج الشريحة المقابل لاختبار ما إذا كانت لوحة التجزئة طبيعية أم لا. أثناء الاختبار، تحتاج إلى الضغط على مفتاح القدم لفترة طويلة. سيؤدي فصله في المنتصف إلى فشل اختبار انقطاع التيار الكهربائي. إذا لم تكن لوحة التجزئة متصلة أو كانت إشارة MT للوحة التجزئة غير طبيعية؛ لن يتم تشغيل برنامج الاختبار حتى يصدر صوت الجرس.

4) وضع شريحة الدائرة القصيرة F: بالنسبة لإشارات C وCK العادية، تكون نتيجة الاختبار 0 أو أقل من عدد الرقائق، بعد وصوله إلى هذا المكان، يتم توصيل مقطع شريحة الدائرة القصيرة بلوحة التجزئة (الأحمر + متصل بـ D إشارة، سوداء - متصلة بشريحة لوحة التجزئة -). اضغط مع الاستمرار لبدء الاختبار، على سبيل المثال، هناك دائرة كهربائية قصيرة بين 10 و 11. إذا كانت تشير إلى 0 أو 9، فهذا يعني أن الاختبار قبل 10 ليس طبيعيًا. إذا عرض 10، فهذا يعني أنه كان طبيعيا قبل 10.

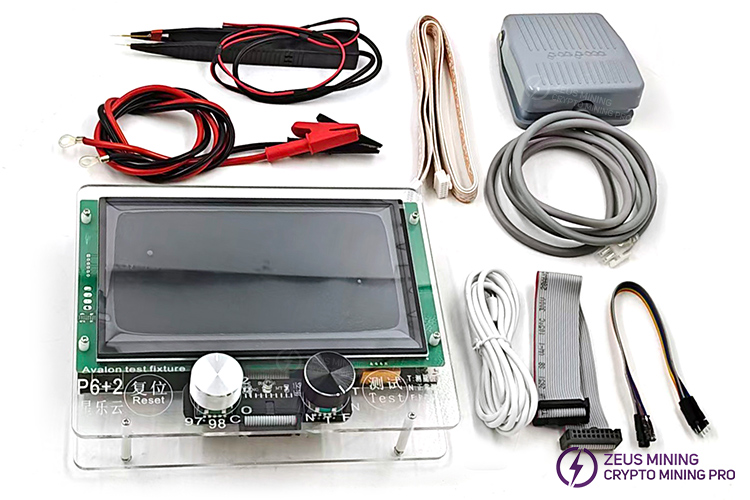

قوائم المنتجات:

① مضيف تركيبات الاختبار

② كابل بيانات 14 سنًا

③ Type C إلى USB كابل

④ كابل بيانات تركيبات الاختبار Avalon

⑤ كابل شريطي لبرمجة البرامج الثابتة للوحة التحكم

⑥ مفتاح القدم لتركيبات الاختبار

⑦ كابل طاقة بمشبك تمساح أحمر وأسود

⑧ D مشبك دائرة قصر الإشارة

صورة تأثير الاختبار:

① كابل تركيبات الاختبار: متصل بتركيبات الاختبار وهاش بورد؛

② محول طاقة 12 فولت: استخدم مصدر طاقة APW3+ لتشغيل التركيبات؛

③ مفتاح قدم تركيبات الاختبار: يستخدم للتحكم في تشغيل/إيقاف تشغيل الدائرة وتيار الخرج؛

④ و⑤ كابل طاقة مشبك التمساح الأحمر والأسود: قم بتوصيل الأقطاب الكهربائية الموجبة والسالبة لتركيبات الاختبار وهاش بورد على التوالي.

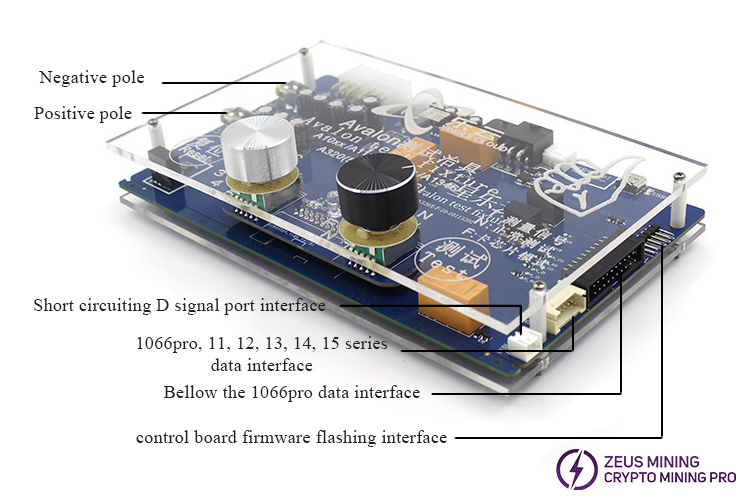

صورة المنتج تركيبات اختبار الإصدار بدون شاشة:

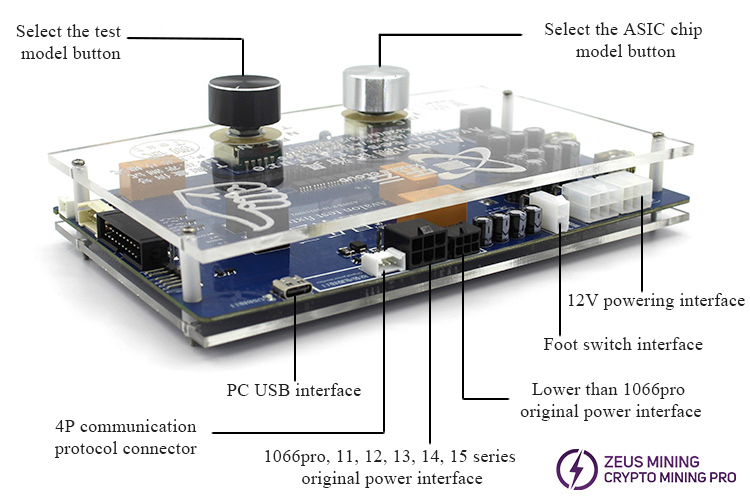

وصف واجهة المنتج:

قوائم المنتجات:

① مضيف تركيبات الاختبار

② كابل بيانات 14 سنًا

③ كابل بيانات تركيبات الاختبار Avalon

④ Type C إلى USB كابل

⑤ كابل طاقة بمشبك تمساح أحمر وأسود

⑥ مفتاح القدم لتركيبات الاختبار

⑦ كابل شريطي لبرمجة البرامج الثابتة للوحة التحكم

⑧ D مشبك دائرة قصر الإشارة

صورة تأثير الاختبار:

① و② كابل طاقة بمشبك تمساح أحمر وأسود: قم بتوصيل الأقطاب الكهربائية الإيجابية والسلبية لجهاز الاختبار وهاش بورد على التوالي؛

③ كابل تركيبات الاختبار: متصل بتركيب الاختبار وهاش بورد؛

④ محول طاقة 12 فولت: استخدم مصدر طاقة APW3+ لتشغيل التركيب؛

⑤ Type C إلى USB كابل: متصل بجهاز الاختبار ومنفذ USB بالكمبيوتر لعرض سجل الأعطال.

⑥ مفتاح قدم تركيب الاختبار: استخدم مفتاح القدم للتحكم في تشغيل/إيقاف تشغيل الدائرة وتيار الخرج.

وظيفة اختبار هاش بورد متعددة الوظائف تهزهز Avalon A320X ومقدمة الاستخدام:

بالإضافة إلى ذلك، نحتاج أيضًا إلى تجهيز قاعدة تبريد لوحة التجزئة بسرعة 1800 دورة في الدقيقة ومصدر طاقة APW3++.

تُستخدم قاعدة تبريد لوحة التجزئة بسرعة 1800 دورة في الدقيقة لمساعدة لوحة التجزئة على تبديد الحرارة؛

يُستخدم مصدر الطاقة APW3++ لتشغيل لوحة التجزئة؛

كيفية استخدام تركيبات الاختبار لفلاش البرامج الثابتة للوحة التحكم؟

الفرق بين هاتين التركيبتين هو أنهما تحتويان على شاشات ولا تحتويان عليها، لكن وظائفهما ومنافذهما هي نفسها.
