MCA11205

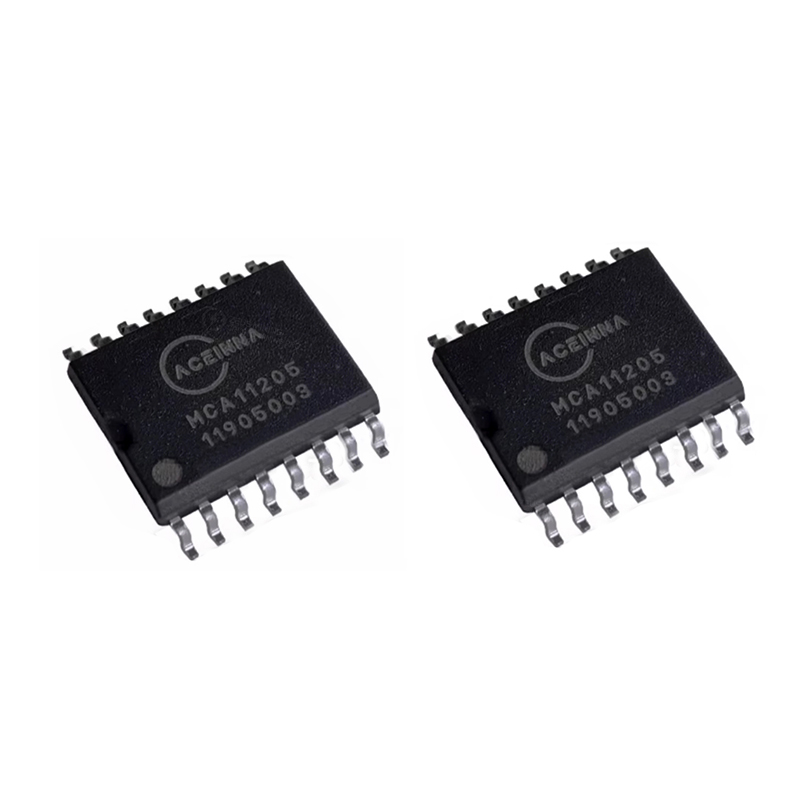

MCA1101-20-5 هو ±20A مستشعر تيار الإخراج التناظري ثنائي الاتجاه متكامل تمامًا على Antminer APW11 مزود الطاقة ذلك يوفر عالي دقة وعرض النطاق الترددي. الرقاقة عبارة عن شاشة حريرية تحمل علامة MCA11205. تتميز الشريحة بضوضاء منخفضة بطبيعتها، وخطية ممتازة، وقابلية للتكرار. تتم معايرة هذه الأجهزة في المصنع لخطأ الإزاحة المنخفض وتوفر خرج جهد تناظري دقيق يتناسب خطيًا مع التيار الموصل (AC أو DC). حساسيتها (mV/A) متوافقة مع محولات A/D وحلقات التحكم التناظرية في أنظمة الطاقة. بالإضافة إلى ذلك، نظرًا للضوضاء الناتجة المنخفضة لتقنية الاستشعار، لا يلزم إجراء تصفية إضافية لتقليل الضوضاء، وبالتالي تقليل دقة التيارات منخفضة المستوى في الأنظمة ذات ملفات تعريف الحمل الديناميكي.

ميزة:

• مستشعر تيار متكامل قائم على AMR

• نطاق ودقة ممتازة

- الخطأ الإجمالي النموذجي 0.6% عند 25 درجة مئوية

- الحد الأقصى للخطأ 2.0% فوق نطاق درجة الحرارة

• استجابة تردد ممتازة

• وقت استجابة سريع للمخرجات (300ns نموذجيًا)

• منخفض المقاومة الأولية (0.9 متر أوم)

• مدعوم من مصدر طاقة واحد 5V

• استهلاك منخفض للطاقة (6.5 مللي أمبير نموذجيًا)

• صفر دبوس مرجعي الحالي (Vref)

• الكشف عن خطأ التيار الزائد

• -40 إلى +105 درجة مئوية نطاق درجة حرارة التشغيل
