قاطع دائرة NXB-125 100 أمبير 125 أمبير

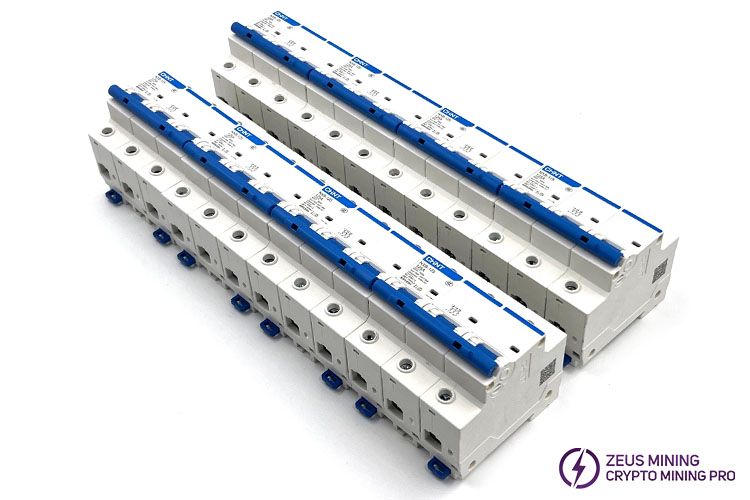

قاطع الدائرة المصغر NXB-125 من تChint، 100 أمبير 125 أمبير، هو جهاز حماية توزيع الطاقة الطرفية يتميز بأداء ممتاز وتطبيقات واسعة. يُستخدم بشكل شائع في مزارع ASIC للتعدين، ووحدات الطاقة PDU، والمصانع، والمعدات الكهربائية المستقلة، وغيرها. عند استخدام عدة أجهزة كهربائية عالية القدرة في وقت واحد، مما يتسبب في تجاوز التيار للتيار المُصنّف لقاطع الدائرة، يُفصل قاطع الدائرة في الوقت المناسب لتوفير حماية من الحمل الزائد وقصر الدائرة للمعدات، وضمان تشغيل مستقر.

يتميز قاطع الدائرة NXB-125 بغلاف بلاستيكي أبيض يتميز بمظهر بسيط، وأداء عزل جيد، ومتانة ميكانيكية. مادة الغلاف مقاومة للهب، ويمكنها منع انتشار الحريق بفعالية.

المواصفات الفنية:

الاسم: قاطع دائرة مصغر

الطراز: NXB-125

عدد الأقطاب: 1P، 2P، 3P، 4P

نوع الفصل الكهرومغناطيسي: C، D

التيار المقدر: 100A، 125A

الجهد المقدر: 230V (1P)، 400V (2P، 3P، 4P)

سعة الفصل: 10KA

طريقة التوصيل: توصيل لوحة الضغط

طريقة التركيب: تركيب سكة التوجيه

العمر الميكانيكي: 20,000 مرة

العمر الكهربائي: 6,000 مرة (100A)؛ 4000 مرة (125A)

قدرة كسر الدائرة القصيرة المقدرة: 10000 أمبير

قدرة كسر ماس كهربائى التشغيلية المقدرة: 7500A

الجهد الكهربي لتحمل النبض: 4 كيلو فولت

وظائف المنتج:

١) الحماية من الحمل الزائد: عند وجود تيار حمل زائد في الدائرة، أي عندما يتجاوز التيار التيار المقنن لقاطع الدائرة، سيفصل قاطع الدائرة تلقائيًا بعد فترة زمنية محددة ويقطع الدائرة، وذلك لمنع تلف المعدات الكهربائية نتيجة الحمل الزائد طويل الأمد، وتجنب حوادث السلامة كالحرائق الناتجة عن ارتفاع درجة حرارة الخط. على سبيل المثال، سوف يعمل قاطع الدائرة عندما يتجاوز تيار الحمل 100 أمبير أو 125 أمبير لفترة طويلة.

2) الحماية من الحمل الزائد: عند حدوث عطل في الدائرة، يزداد تيار الحمل الزائد بشكل ملحوظ وفوريًا. يستطيع قاطع الدائرة اكتشافه بسرعة ويفصله بسرعة، مما يحمي المعدات والخطوط الكهربائية من التلف الناتج عن قصر الدائرة، ويمنع عواقب وخيمة مثل الحرائق الكهربائية واحتراق المعدات الناتج عن قصر الدائرة.

3) حماية من انخفاض الجهد: عندما يكون جهد مصدر الطاقة أقل من قيمة معينة، يفصل قاطع الدائرة تلقائيًا لحماية المعدات الكهربائية من التوقف عن العمل بشكل طبيعي بسبب انخفاض الجهد أو التلف الناتج عن التحميل الزائد.

4) عمر كهربائي طويل: يبلغ العمر الكهربائي لقاطع الدائرة NXB-125 ما بين 6000 و100 أمبير و4000 أمبير، مما يلبي متطلبات الاستخدام طويل الأمد والمتكرر.

5) عمر ميكانيكي طويل: يمكن أن يصل العمر الميكانيكي إلى 20,000 مرة، مع متانة وموثوقية جيدتين، مما يقلل من احتمالية الأعطال الناتجة عن التشغيل المتكرر أو الاستخدام طويل الأمد.

مخطط التركيب الداخلي:

الاستخدام:

مخطط الأسلاك:
