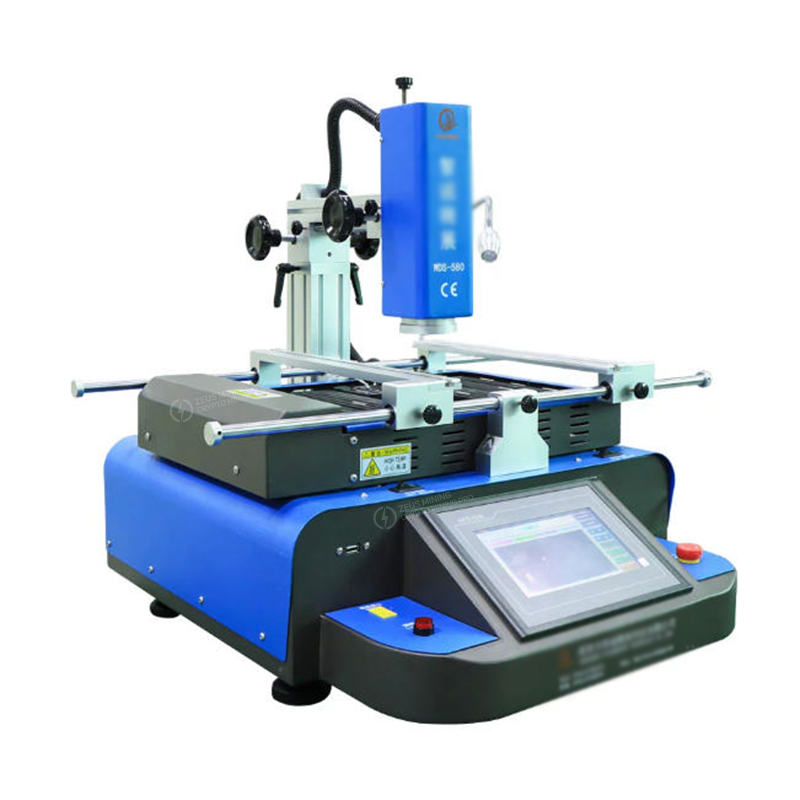

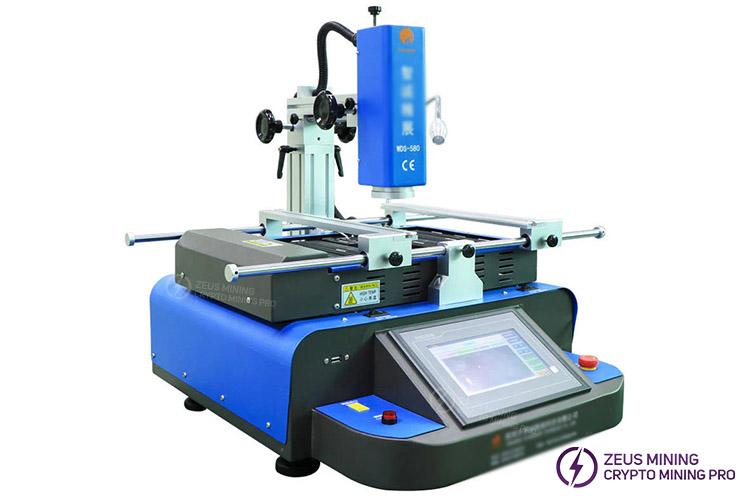

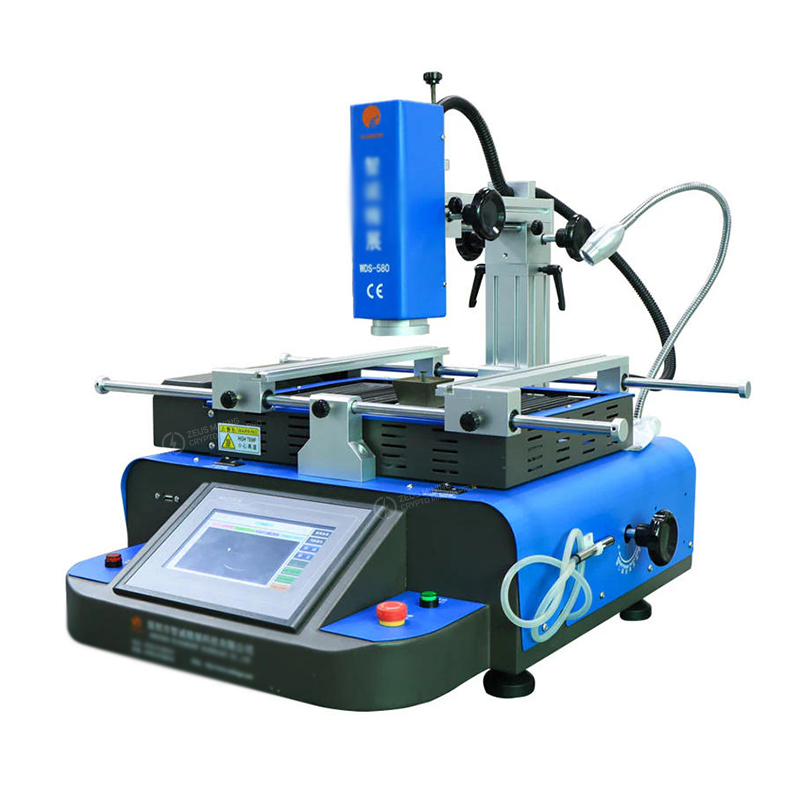

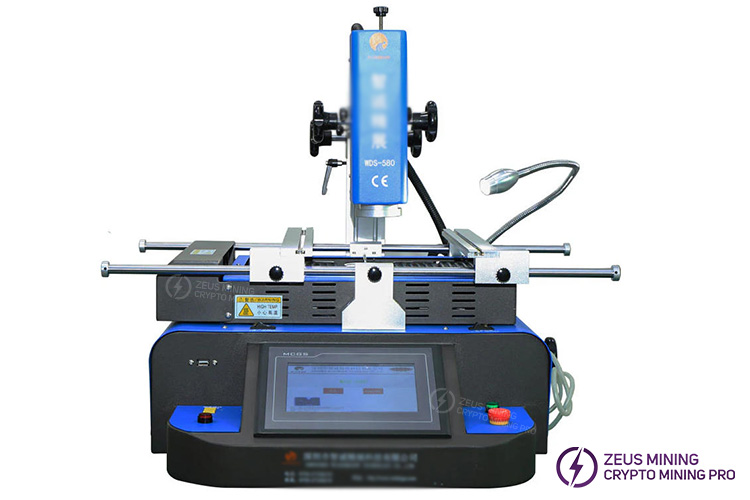

محطة إصلاح BGA

محطة إصلاح BGA

إصلاح لوحة تجزئة التطبيق الاحترافي، وإصلاح لوحة التحكم، وإصلاح شريحة GPU لبطاقة الرسومات، وإصلاح الكمبيوتر المحمول، وإصلاح اللوحة الأم للكمبيوتر.

وكذلك فك واستبدال الرقائق المتوسطة والكبيرة.

مزود الطاقة: Ac220v ± 10٪ ، 50/60 هرتز

القوة: ٣٣٠٠ واط

طاقة التسخين: طاقة التسخين العلوية ، ماكس. 800 واط

طاقة تسخين أقل: ماكس. 1200 واط

طاقة التسخين بالأشعة تحت الحمراء: ماكس. 1800 واط

طريقة موقع PCB فتحة بطاقة على شكل V + رقصات عالمية وتركيبات

التحكم في درجة الحرارة

دقة عالية من النوع K للتحكم بالحرارة القريبة ، تحكم مستقل في درجة الحرارة ، دقة تصل إلى ± 2 درجة

المواد الكهربائية شاشة تعمل باللمس عالية الحساسية + وحدة التحكم في درجة الحرارة ＋ ميكروكنترولر

حجم ثنائي الفينيل متعدد الكلور ماكس 300 × 280 مم دقيقة 10 × 10 مم

حجم الرقاقة Max60 × 60mm Min 1 × 1 mm

سمك ثنائي الفينيل متعدد الكلور 0.3-5 مم

جهاز استشعار درجة الحرارة 1 قطعة

الأبعاد الكلية L460 × W480 × H500mm

الوزن 30 كجم

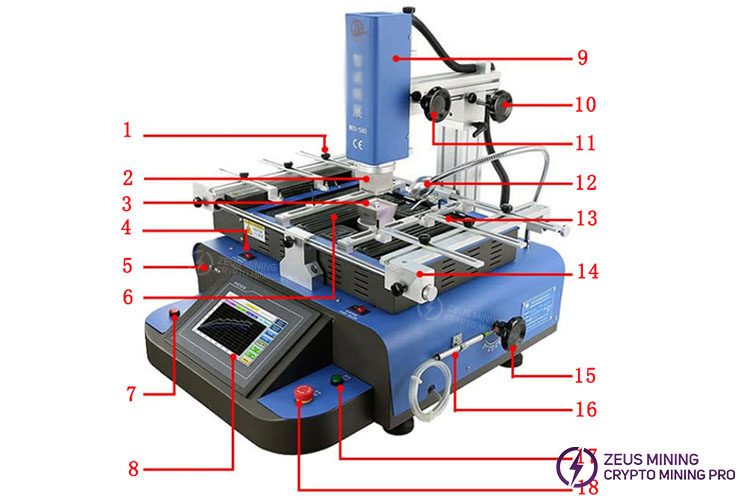

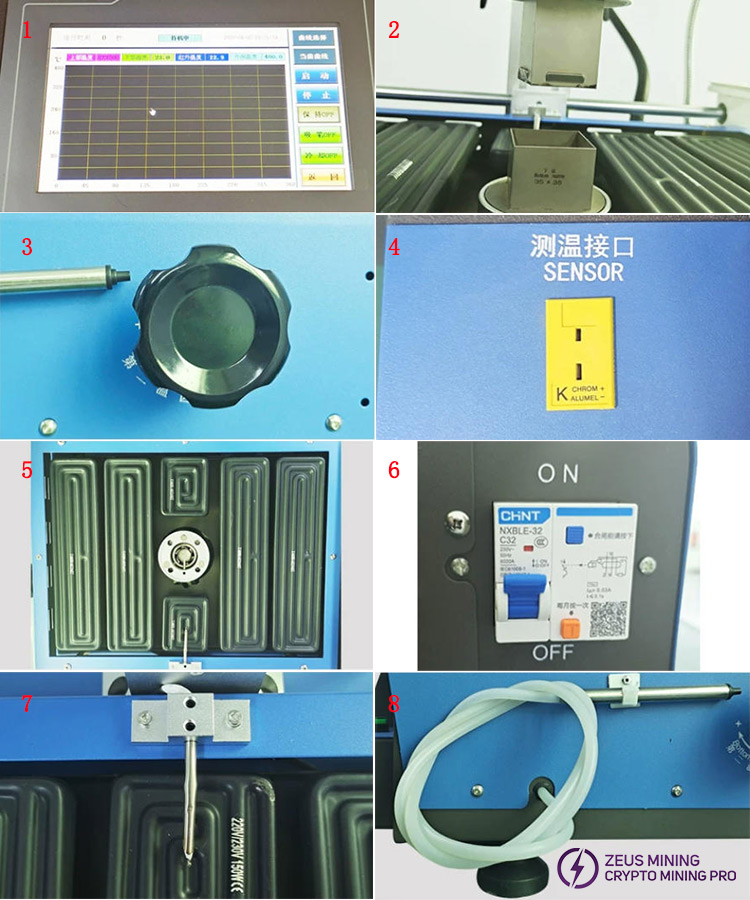

1- جهاز تسخين علوي

2-فوهة علوية

3-جهاز التسخين

4-إطار تثبيت متعدد الوظائف

5-البليت اليسار

6-فوهة سفلية

7-شاشة تعمل باللمس LCD الصناعية (واجهة باللغة الإنجليزية)

8 أزرار ضبط لأعلى ولأسفل

9- أزرار ضبط أمامية وخلفية

10- الاضاءة

11-البليت الأيمن

12- تعديل إرتفاع منطقة التسخين

13- مؤشر تسخين علوي

14- مؤشر تسخين منخفض

15-أنبوب شفط فراغ

16-واجهة مراقبة درجة الحرارة

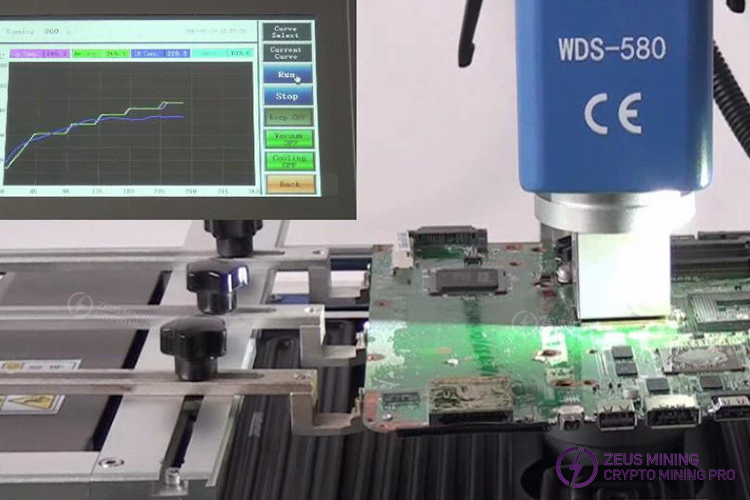

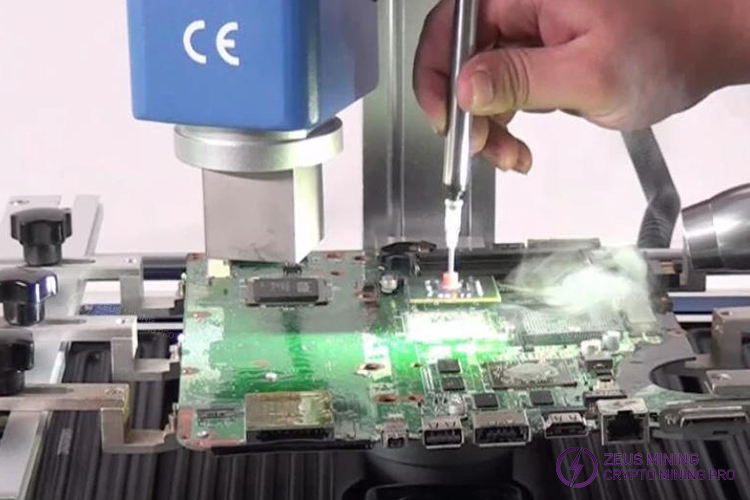

مظاهرة العملية

ملخص:

1. باستخدام شاشة اللمس الصناعية ، يتم عرض درجة الحرارة على شاشة اللمس بواسطة منحنى في الوقت الحقيقي ، مع وظائف تحليل المنحنيات وتغييرات المنحنيات.

2. يمكن تخزين مئات من بيانات منحنى درجة حرارة المستخدمين. باستخدام ضوء موضع الليزر ، حدد موقع مركز إصلاح الرقائق بسرعة ، مع دقة عالية في الموقع وتشغيل فعال.

3. 3 مناطق تسخين مستقلة ، سخانات علوية وسفلية عبارة عن هواء ساخن ، يمكن ضبط منطقة التسخين السفلية لأعلى ولأسفل. السخان السفلي يعمل بالأشعة تحت الحمراء ، ويتم التحكم في دقة درجة الحرارة في حدود ± 2 درجة ، ويمكن تحريك السخان العلوي والسفلي إلى الأمام والخلف ، وإلى اليسار واليمين. يمكن لمناطق التسخين العلوية والسفلية ضبط 9 أجزاء للتحكم في درجة الحرارة في نفس الوقت. يمكن لمنطقة التسخين بالأشعة تحت الحمراء ضبط طاقة الخرج وفقًا للمتطلبات الفعلية.

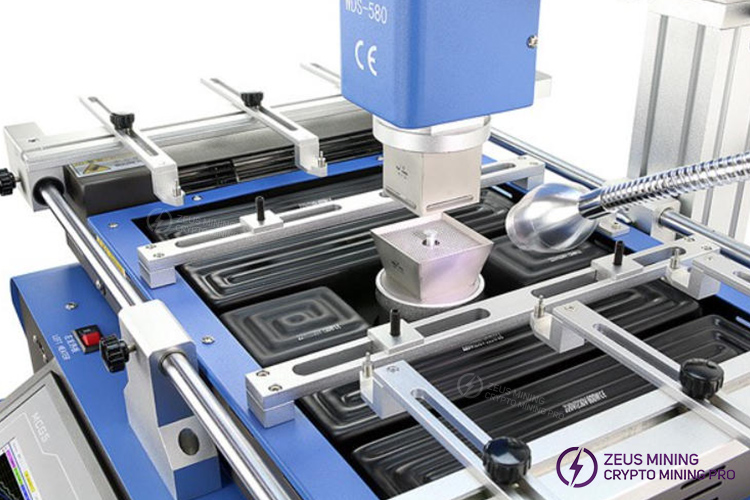

4. يمكن تدوير فوهة BGA المصنوعة من سبائك التيتانيوم بزاوية 360 درجة ، مما يسهل إصلاح الأماكن المختلفة للرقاقة. اعتماد التحكم في الحلقة المغلقة من النوع K عالي الدقة. تكتشف واجهة قياس درجة الحرارة الخارجية درجة الحرارة بدقة.
