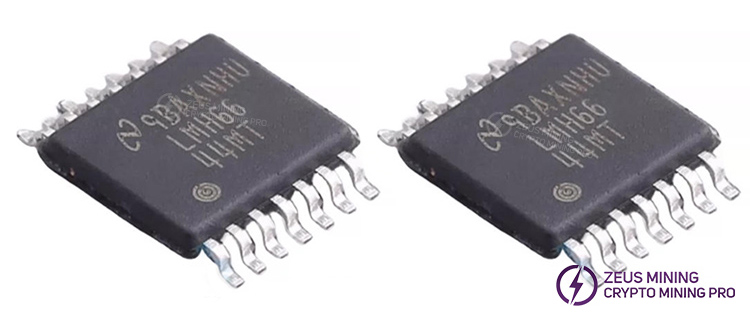

شريحة مكبر العمليات LMH6644

وصف المنتج

يُعدّ LMH6644 مكبر عمليات عالي السرعة ذو خرج كامل النطاق، يعمل بتغذية راجعة للجهد، وأربعة قنوات، مُصمّم خصيصًا للوحة تجزئة Antminer S21+ Hydro. تدمج هذه الشريحة الواحدة أربعة مكبرات عمليات مستقلة، وهي مُصمّمة خصيصًا لدوائر أخذ عينات الإشارة عالية السرعة، وكشف التيار، وتخزين الإشارة في رقائق ASIC للتجزئة. يتوافق هذا المكون بشكل واسع مع دائرة تهيئة الإشارة في لوحة التجزئة Antminer S21+ Hydro، ويُعدّ مكونًا أساسيًا لأخذ عينات الجهد، والتحكم بالتغذية الراجعة، وتضخيم الإشارة.

تتميز الشريحة بنطاق ترددي يبلغ 130 ميجاهرتز، ومعدل تغيير جهد يبلغ 135 فولت/ميكروثانية، وقدرة إخراج تيار عالٍ أحادي القناة 75 مللي أمبير. تعمل الشريحة ضمن نطاق جهد واسع من 2.7 فولت إلى 12.8 فولت من مصدر طاقة واحد، وتتميز بانخفاض التشويش واستهلاك الطاقة في وضع السكون. يمكن لمخرجها ذي الجهد الكامل إخراج إشارة كاملة ضمن نطاق 40 مللي فولت من جهد التغذية، مما يضمن نقلًا مُخففًا لإشارات أخذ العينات الضعيفة من شريحة التجزئة.

في دائرة لوحة التجزئة Antminer S21+ Hydro، يتولى LMH6644 مسؤولية التخزين المؤقت، والتضخيم، وتصفية إشارات أخذ عينات التيار والجهد لشريحة ASIC. يستقبل الجهاز إشارات الجهد التشغيلي وتيار الحمل التناظرية في الوقت الفعلي من شريحة ASIC، ويُحوّلها إلى إشارات جهد قياسية، ثم يُرسلها إلى وحدة التحكم الرئيسية (MCU) لإتمام عملية تنظيم الجهد في حلقة مغلقة، والحماية من الجهد الزائد والتيار الزائد، ومراقبة استهلاك الطاقة.

المواصفات الكهربائية الأساسية:

مواصفات القنوات: 4 مضخمات تشغيلية مستقلة (حزمة SOIC14 للتثبيت السطحي)

حاصل ضرب الكسب في عرض النطاق: 130 ميجاهرتز (كسب الجهد 1x)

معدل التغير: 135 فولت/ميكروثانية، بدون تشويه للموجة للإشارات عالية السرعة

تيار الخرج الخطي: 75 مللي أمبير لكل قناة، ذروة تيار الدائرة القصيرة 115 مللي أمبير

نطاق مصدر الطاقة: من 2.7 فولت إلى 12.8 فولت، متوافق مع دوائر مصدر الطاقة 5 فولت للوحات التعدين

تأرجح الخرج: 40 مللي فولت فقط من خط الطاقة، خرج كامل من خط الطاقة إلى خط الطاقة

تيار السكون للقناة الواحدة: 2.7 مللي أمبير، توليد حرارة منخفض، مناسب للبيئات المغلقة المبردة بالماء

درجة حرارة التشغيل: من -40 درجة مئوية إلى +85 درجة مئوية، تلبي متطلبات التشغيل طويل الأمد في درجات الحرارة العالية لأجهزة التعدين

جهد إزاحة الدخل: 5 مللي فولت كحد أقصى، قابل للتحكم خطأ في جهد أخذ العينات

التشويه التوافقي الكلي: -62 ديسيبل، تضخيم منخفض التداخل لإشارات الحوسبة الضعيفة

تلف شريحة LMH6644 / العواقب المباشرة لاختلالات الأداء:

يؤدي عطل شريحة مكبر العمليات، أو انهيار القناة الداخلية، أو الانحراف المفرط في الإزاحة، أو وجود دوائر مفتوحة/قصيرة في الخرج، مباشرةً إلى ظهور جهود إشارة غير طبيعية في شريحة ASIC S21+Hydro، مما ينتج عنه عطل في النظام ككل.

نصائح الإصلاح والاستبدال:

1. تشخيص الأعطال: استخدم جهاز قياس متعدد لقياس جهود دبابيس التغذية ودبابيس الإدخال/الإخراج لشريحة LMH6644. إذا كان مستوى الخرج ثابتًا وغير مرتبط بإشارة الإدخال، تُعتبر الشريحة تالفة.

2. معيار الاستبدال: يجب استخدام شرائح LMH6644 الأصلية فقط. لا يمكن استبدالها بمكبرات عمليات عامة منخفضة السرعة، لأن عدم كفاية عرض النطاق الترددي وتيار الخرج سيؤدي إلى استمرار ظهور جهود إشارة غير طبيعية في شريحة ASIC.

3. متطلبات اللحام: استخدم لحامًا مضادًا للكهرباء الساكنة ولحامًا سطحيًا منخفض الحرارة لرقاقة SOIC14 لتجنب تلف مسارات لوحة الدائرة المطبوعة (PCB) الخاصة بلوحة التجزئة بفعل درجات الحرارة العالية.

4. التحقق بعد الاستبدال: اختبر جهد إشارة أخذ العينات لشريحة المعالجة تحت الحمل الكامل. إذا عاد الجهد إلى النطاق القياسي واستقر معدل التجزئة، يكون الإصلاح قد اكتمل.
