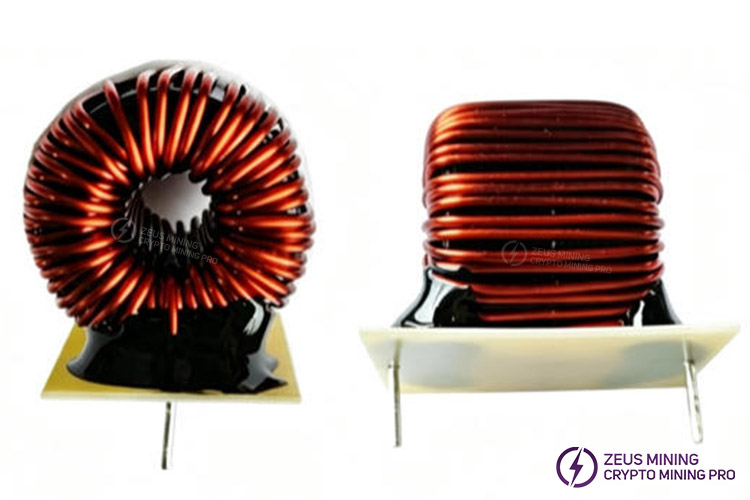

ملف حث حلقي 400 ميكروهنري 20 أمبير لوحدة تزويد الطاقة APW17

وصف المنتج

تم تطوير ملف الحث الحلقي 400 ميكروهنري 20 أمبير لتصحيح معامل القدرة خصيصًا لإصلاح واستبدال وحدات تزويد الطاقة في أجهزة تعدين العملات الرقمية من سلسلة Antminer APW17. وهو مصنوع من سلك نحاسي مسطح مطلي بالمينا ملفوف بشكل حلقي، ويُستخدم في دوائر تصحيح معامل القدرة. يتوافق هذا المنتج مع وحدات تزويد الطاقة لأجهزة تعدين العملات الرقمية مثل S21 وS21XP وS21Pro وS19jXP وKS5PRO وS21++ وL11 وL9 وغيرها، مما يحل بفعالية مشاكل مثل ارتفاع درجة حرارة المحث، والتشبع المغناطيسي، واحتراق الملف، وأعطال وحدة تزويد الطاقة التي تمنع بدء التشغيل. يستخدم مكونات صناعية عالية الجودة، ويتطابق تمامًا مع أبعاد التركيب الأصلية، مما يسمح باستبداله مباشرةً دون الحاجة إلى تعديلات على اللوحة.

ميزات محث الطاقة APW17 لوحدة تزويد الطاقة:

1. ملفوف بشريط نحاسي مسطح مطلي بالمينا، مما يوفر قدرة أعلى على حمل التيار ومقاومة داخلية أقل للتيار المستمر مقارنةً بالأسلاك النحاسية الدائرية. ينتج عن ذلك توليد حرارة أقل عند التشغيل بتيار عالٍ، مما يقلل من خطر الحماية من ارتفاع درجة الحرارة.

2. يوفر القلب المغناطيسي الحلقي منخفض الفقد خصائص تشبع ممتازة في دوائر تصحيح معامل القدرة عالية التردد، مما يمنع التشبع المغناطيسي تحت الحمل الكامل ويضمن معامل قدرة مستقر.

3. قاعدة الملف مُدعّمة براتنج إيبوكسي أسود، مما يمنع تآكل الملف أو انفصاله تحت تأثير الاهتزازات عالية التردد من هيكل جهاز التعدين.

4. نطاق واسع لدرجة حرارة التشغيل، مقاوم لدرجات الحرارة المرتفعة داخل وحدة التغذية، مناسب للتشغيل المستمر بكامل الحمل على مدار الساعة.

5. مُصمم خصيصًا لإصلاح أعطال دائرة تصحيح معامل القدرة (PFC) في وحدة التغذية APW17، وهو مُكوّن أساسي بديل لإصلاح وحدات التغذية في أجهزة التعدين.

متى يجب استبدال ملف الحث الخاص بـ PFC في وحدة APW17؟

1. ارتفاع درجة حرارة الملف وتغير لونه؛ حدوث خفض حراري للأداء أو تقليل التردد عند التحميل.

2. التشبع المغناطيسي؛ المكونات الثانوية سليمة، ولكن جهد الخرج ينهار عند التحميل الكامل.

3. احتراق الملف مما يؤدي إلى قطع في الدائرة ؛ تحول لون راتنج الإيبوكسي إلى الأسود وتضرره.

4. فشل وحدة الطاقة في الإقلاع؛ عدم حدوث رفع للجهد ؛ وإبلاغ مرحلة PFC عن وجود خطأ.

5. إجراء صيانة شاملة لوحدة الطاقة؛ أو الاستبدال الوقائي أثناء استبدال ترانزستورات SiC MOSFET أو وحدة التحكم في PFC.

استخدامات ملف الحث 400 ميكروهنري 20 أمبير:

1. إصلاح واستبدال وحدات التغذية من سلسلة Antminer APW17 (APW171215A / APW171215B / APW171215C).

2. إصلاح أعطال دائرة تصحيح معامل القدرة (PFC) لوحدات تزويد الطاقة لأجهزة تعدين العملات الرقمية S21، وS21Pro، وS19jXP، وKS5، وKS5Pro، وL9.

3. دائرة تصحيح معامل القدرة (PFC) لوحدات تزويد الطاقة الصناعية ذات التبديل.

4. دوائر ترشيح ورفع التيار العالي لوحدات تزويد الطاقة AC-DC عالية القدرة.

مواصفات ملف الحث الحلقي لوحدة التغذية APW17:

تعليمات التركيب:

1. التفريغ: قبل فتح غلاف وحدة الطاقة، افصل مصدر الطاقة وقم بتفريغ أي طاقة مخزنة في مكثفات وحدة APW17.

2. تحديد الموقع: حدد موقع ملف الحث التالف في الجانب الأولي  لوحدة الطاقة (يقع في مرحلة رفع الجهد PFC بين مقوم الدخل وترانزستور التبديل الرئيسي MOSFET).

3. اللحام: قم بإزالة لحام دبابيس المكون من لوحة الدائرة المطبوعة (PCB) بعناية. ونظراً لأن المكون مثبت على اللوحة باستخدام راتنج الإيبوكسي عند قاعدته، استخدم مضخة إزالة اللحام أو فتيل إزالة اللحام  المناسب، وتجنب سحب الغلاف بقوة. بعد تنظيف نقاط اللحام، قم بتركيب ملف الحث الجديد (400uH/20A)، مع التأكد من مطابقة اتجاه الدبابيس للوضع الأصلي، ثم قم بإجراء عملية إعادة اللحام .

4. الفحص: افحص نقاط اللحام باستخدام عدسة مكبرة للتأكد من عدم وجود وصلات لحام باردة أو رديئة. أعد تجميع الوحدة، ثم استخدم محولاً متغيراً لزيادة الحمل تدريجياً وتشغيل الجهاز. تحقق من أن مرحلة رفع الجهد PFC تطابق المواصفات وأن جهد الخرج الرئيسي يظل مستقراً عند التحميل الكامل لجهاز التعدين قبل إعادة وحدة الطاقة إلى الخدمة.

عرض المنتج
