مبرمجة تصحيح أخطاء الدوائر الداخلية PICkit 5 PICkit4

وصف المنتج

ملاحظة: تم إيقاف إنتاج PICkit4؛ سيتم إرسال PICkit5 افتراضيًا.

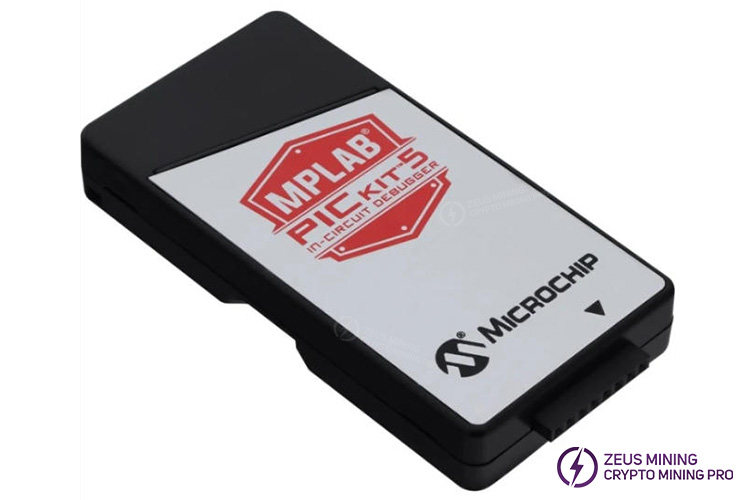

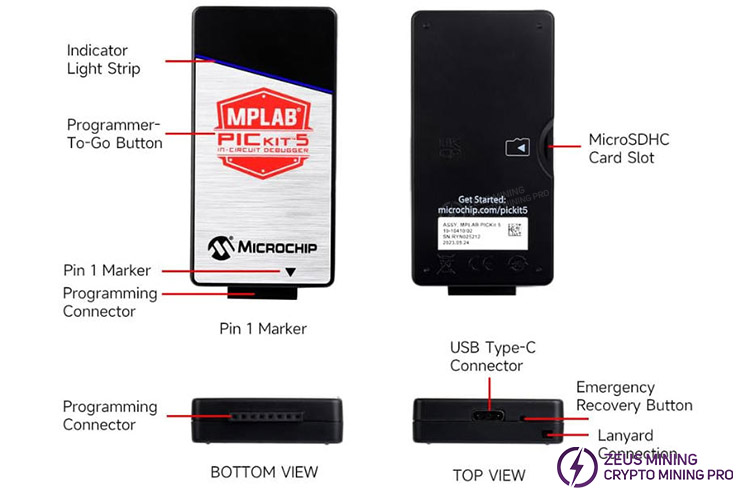

مبرمجة تصحيح أخطاء الدوائر الداخلية PICkit 5

يدعم مبرمج/مصحح أخطاء الدوائر الداخلية MPLAB® PICkit™ 5 من تقنية Microchip النمذجة الأولية السريعة والبرمجة المحمولة الجاهزة للإنتاج لجميع مكونات Microchip، بما في ذلك أجهزة PIC® وdSPIC® وSAM (Arm®). تعمل هذه المجموعة مع بيئة التطوير المتكاملة MPLABX (IDE) لتوفير واجهة مستخدم رسومية قوية وسهلة الاستخدام لتصحيح الأخطاء والبرمجة. يمكن أيضًا استخدام MPLAB PICKit 5 كمبرمج/مصحح أخطاء مستقل لتطبيقات الهاتف المحمول عبر اتصال بلوتوث®. تتيح لك مجموعة البرمجة متعددة الاستخدامات هذه إنشاء نماذج أولية وتصحيح أخطاء حلول المستخدم. افصل جهازك عن الشبكة وانشره مباشرةً. يدعم MPLAB® PICkit 5 واجهات متنوعة، بما في ذلك JTAG رباعي الأسلاك، وتصحيح أخطاء الخط التسلسلي (SWD)، ومنفذ اتصال افتراضي UART متدفق (VCP). تستخدم لوحة محول التصحيح (AC102015) موصلات قياسية لبروتوكولات JTAG وSWD وICSP وAVR. يتميز PICkit5 بوظيفة برمجة سريعة فريدة، ويمكن تشغيله أيضًا بواسطة لوحة الهدف. برمجة الصورة الافتراضية سهلة للغاية، ما عليك سوى الضغط على الزر المخفي أسفل الشعار. يمكن للمستخدمين أيضًا الاتصال عبر البلوتوث باستخدام تطبيق جوال، وتصفح بطاقة microSD™ المثبتة في الأداة للبحث عن صور مختلفة، وبدء برمجة لوحة الهدف مباشرةً من التطبيق.

الميزات/القدرات:

• يتصل بالكمبيوتر عبر كابل USB Type-C.

• يعمل عبر كابل USB أو لوحة الهدف، ويمكن تشغيل لوحة الهدف اختياريًا (حتى 150 مللي أمبير).

• موصل برمجة SIL ثماني الدبابيس، مع إمكانية استخدام واجهات متعددة.

• برمجة الأجهزة باستخدام MPLAB X IDE أو MPLAB IPE.

• دعم برمجة الأجهزة (PTG) ميدانيًا.

• دعم تطبيق MPLAB® PTG لنظامي iOS وAndroid لاختيار وإدارة صور برامج PTG عبر تقنية بلوتوث® اللاسلكية.

• دعم منفذ الاتصال الافتراضي (VCOM).

• دعم نقاط توقف متعددة للأجهزة والبرامج، وساعة إيقاف، وتصحيح أخطاء ملفات التعليمات البرمجية المصدرية.

• تصحيح أخطاء تطبيقك على جهازك بشكل فوري.

• تصحيح الأخطاء بأقصى سرعة تشغيل للجهاز.

• تحديد نقاط التوقف بناءً على الأحداث الداخلية.

• مراقبة سجلات الملفات الداخلية.

• تكوين برامج تشغيل الدبابيس.

• دعم الأجهزة والميزات الجديدة من خلال حزم جديدة/محدثة في MPLAB X IDE أو MPLAB IPE.

• الإشارة إلى حالة مصحح الأخطاء من خلال شريط مؤشر الضوء.

• العمل ضمن نطاق درجة حرارة يتراوح بين 0 و70 درجة مئوية.

مبرمج مصحح أخطاء الدوائر المتكاملة PICkit 4

يعمل مصحح الأخطاء/المبرمج داخل الدائرة MPLAB PICkit4 على جعل عملية تصحيح الأخطاء وبرمجة وحدات التحكم الدقيقة PIC وdsPIC فلاش سريعة وسهلة باستخدام واجهة المستخدم الرسومية القوية لبيئة التطوير المتكاملة MPLAB X (IDE) الإصدار 4.15. يستخدم MPLAB PICkit 4 واجهة USB 2.0 عالية السرعة للاتصال بجهاز كمبيوتر المصمم ويمكن توصيله بالهدف من خلال موصل أحادي الخط (SIL) مكون من 8 سنون. يستخدم هذا الموصل دبابيس إدخال / إخراج للجهاز وخطوط إعادة تعيين لتنفيذ تصحيح الأخطاء داخل الدائرة والبرمجة التسلسلية داخل الدائرة (ICSP). هناك أيضًا فتحة لبطاقة micro SD ، والتي يمكنها تزويد الطاقة تلقائيًا من الجهاز المستهدف ، مما يعني أنه يمكنك حمل الرمز الخاص بك معك وبرمجته في أي وقت.

تعد برمجة MPLAB PICkit 4 أسرع من سابقتها وهي جاهزة لدعم أجهزة PIC و dsPICMCU. بالإضافة إلى الجهد المستهدف الأوسع ، يدعم PICkit 4 أيضًا واجهات متقدمة ، مثل 4 أسلاك JTAG وتصحيح الأسلاك التسلسلية باستخدام بوابة البيانات المتدفقة ، بالإضافة إلى استخدام 2-wire JTAG و ICSP للتوافق مع الإصدارات السابقة مع اللوحات التجريبية والرؤوس والأنظمة المستهدفة. يحتوي PICkit 4 أيضًا على وظيفة فريدة للمبرمج والانطلاق ، ويضيف فتحة بطاقة micro SD لحفظ رمز المشروع ويتم تشغيله بواسطة اللوحة المستهدفة.

باستخدام PICkit 4 لتطوير الأنظمة المدمجة ، يمكن للمطورين استخدام واجهة المستخدم الرسومية لبيئة التطوير المتكاملة MPLAB X (IDE) لتصحيح الأخطاء والبرمجة. يستخدم PICkit 4 واجهة USB 2.0 عالية السرعة للاتصال بجهاز كمبيوتر مهندس التطوير ، ويتصل بالهدف عبر قابس مستقيم أحادي الخط ذو 8 سنون يدعم الواجهات المتطورة. تتضمن هذه الواجهات المتطورة واجهات JTAG ذات 4 أسلاك وواجهات تصحيح أخطاء الأسلاك التسلسلية مع بوابات البيانات المتدفقة. بالإضافة إلى ذلك ، يمكن أن يكون متوافقًا مع اللوحات التجريبية ، والمقابس ، وأنظمة الهدف باستخدام 2-سلك JTAG والبرمجة التسلسلية داخل الدائرة (ICSP).

معلمات المنتج:

أداء أكثر استقرارًا وتوافق أقوى مناسب لسيناريوهات متعددة.

استقرار اقتصادي حقيقي رسمي.

إنها مناسبة للبرمجة في مواقف مختلفة ويمكنها أيضًا برمجة ملفات PIC للوحة التجزئة.

يتطلب هذا المنتج شخصًا ذا خبرة.

مبرمج مصحح أخطاء الدوائر المتكاملة PICkit 5:

مبرمج مصحح أخطاء الدوائر المتكاملة PICkit 4:
