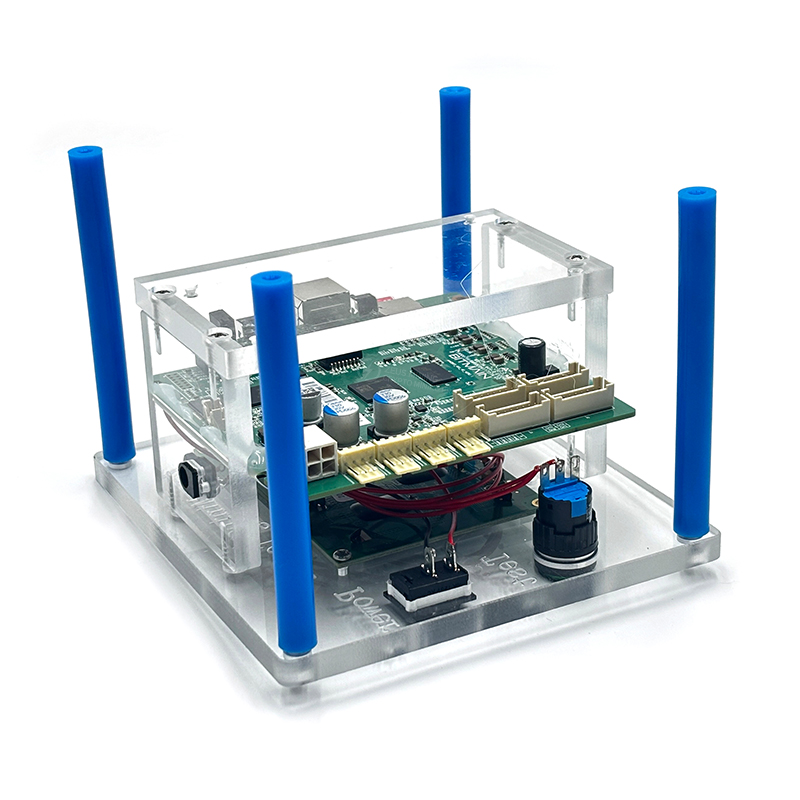

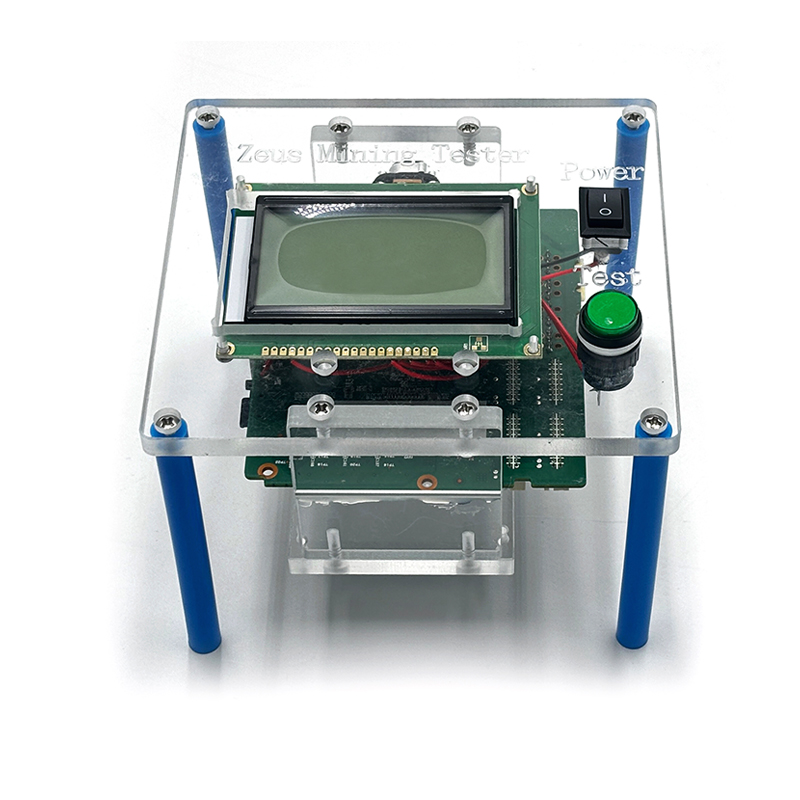

جهاز اختبار تركيبات رقاقة Antminer العالمية

تركيبات رقائق Antminer / تركيبات اختبار Antminer / اختبار لوحة التجزئة / تركيبات اختبار متعددة الوظائف

يتم استخدام أداة الاختبار العالمية Antminer هذه لاختبار حالة شريحة ASIC للوحة التجزئة على Antminer S21، KA3، HS3، K7، D7، L7، S19k Pro، S19XP، S19 XP Hyd، S19 Pro، T19 Hyd، S19 Hyd، S19j Pro ، S19j، S19 +، S19j Pro +، T19، S19، S19i، S17 +، S17e، S17، S17 Pro، T17 +، T17e، T17، S15، T15، Z15، S11، S9se، S9k، S9j، S9i، T9 +، T9، Z9 و Z9mini و S9 وما إلى ذلك لمساعدتنا في العثور على الشريحة التالفة بالضبط، ومساعدتنا في استبدال لوحة التجزئة وإصلاحها بسهولة.

بيع تركيبات اختبار عالية الجودة للوحة الطاقة العالمية للحوسبة Antminer.

مزايا:

1. استخدام عالي الجودة واحترافي؛

2. يمكنه تحديد الشريحة المعيبة بسرعة؛

3. دقيق وفعال، مما يقلل بشكل كبير من وقت الفحص؛

4. يعد جهاز اختبار Antminer مجموعة أدوات ضرورية لإصلاح أجهزة التعدين؛

5. يتم عزل جزء تشغيل جهاز الاختبار لمنع التلف الناتج عن اللمس العرضي أثناء الاختبار.

مخطط منفذ التوصيل (مشابه للجيل السابق):

① واجهة بطاقة TF

② حلقة 12 فولت واجهة الطاقة

③ اختبار واجهة خط البيانات

④ واجهة خط تنظيم الجهد (تُستخدم عند اختبار عمال المناجم المشتركين)

⑤ USB - واجهة TTL

⑥ موصل طاقة عامل منجم 12 فولت

يرجى الملاحظة:

نظرًا لوجود دفعات إنتاج مختلفة ، لا تحتوي بعض لوحات الدوائر على موصل ذي 3 سنون ، لذلك تحتاج إلى لحام كابل USB إلى TTL مباشرة على لوحة الدائرة. لتجنب تمزق الكبل أثناء الفحص الجمركي ، فإن الافتراضي ، في هذه الحالة ، لا يتم لحام الكابلات. يجب على العملاء اللحام الذاتي لهم بعد استلام تجهيزات الاختبار.

ترتيب الخط:

R = أخضر

UART = أسود

T = أبيض

أحمر = غير متصل.

يشمل الملحقات:

① USB - محول TTL

② بطاقة برنامج TF (الافتراضي هو S17)

③ محول الطاقة （لا ينطبق على اختبار عامل المنجم المشترك

④ خط تعديل جهد إمداد الطاقة

⑤ اختبار كابل البيانات

الاحتياطات اللازمة لاستخدام اختبار Antminer هاش بورد هي كما يلي:

1. إذا كنت تريد تجربة إصدارات مختلفة من لوحات تجزئة جهاز التعدين، فما عليك سوى تغيير برنامج بطاقة TF المقابلة. نرسل بطاقات برنامج S19 TF افتراضيًا.

إذا كنت بحاجة إلى اختبار جهاز تعدين بواجهة IO ذات 24 سنًا (مثل T9 وT9+)، فأنت بحاجة إلى إضافة محول إضافي:

لوحة محول اختبار Antminer T9 +

هناك طريقتان لاستخدام جهاز اختبار شريحة Antminer العالمي وتوصيله:

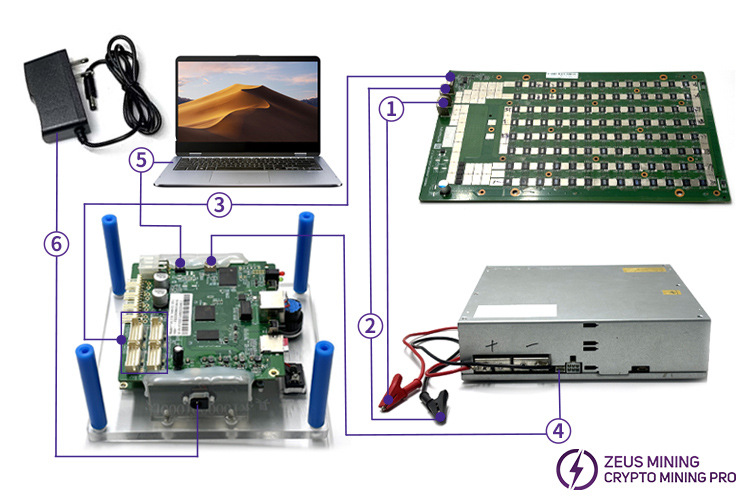

الطريقة الأولى:

1 و2 كابل طاقة بمشبك تمساح أحمر وأسود: قم بتوصيل الأقطاب الكهربائية الموجبة والسالبة لجهاز الاختبار ولوحة التجزئة على التوالي؛

③ كابل تركيبات الاختبار: متصل بتركيبات الاختبار وهاش بورد؛

④ كابل تنظيم الجهد رباعي الدبابيس: متصل بمصدر الطاقة الأصلي لجهاز Antminer والتركيبات؛

⑤ كابل USB إلى TTL: متصل بجهاز الاختبار والكمبيوتر؛

⑥ واجهة مصدر الطاقة 12 فولت: تستخدم لتشغيل الجهاز.

نحتاج أيضًا إلى تحضير قاعدة تبريد لوحة التجزئة 1800 دورة في الدقيقة إضافية لمساعدة لوحة التجزئة على تبديد الحرارة.

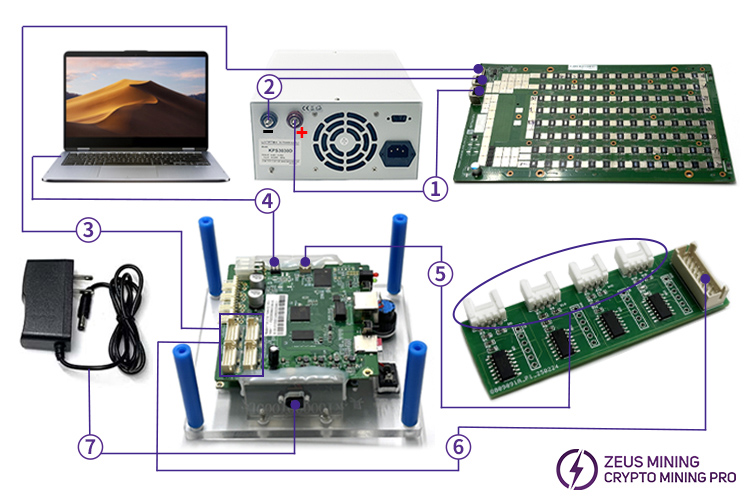

الطريقة الثانية:

① و② كابل طاقة مشبك التمساح الأحمر والأسود: قم بتوصيل الأقطاب الكهربائية الموجبة والسالبة لجهاز الاختبار وهاش بورد على التوالي؛

③ كابل تركيبات الاختبار: متصل بتركيبات الاختبار وهاش بورد؛

④ كابل USB إلى TTL: متصل بجهاز الاختبار والكمبيوتر؛

⑤ كابل تنظيم الجهد رباعي الدبابيس: متصل بلوحة تنظيم الجهد لجهاز اختبار Antminer والتركيبات؛

⑥ واجهة بيانات تركيبات الاختبار: متصلة بلوحة تنظيم جهد جهاز اختبار Antminer؛

⑦ واجهة مصدر الطاقة 12 فولت: تستخدم لتشغيل الجهاز.

نحتاج أيضًا إلى تجهيز قاعدة تبريد لوحة التجزئة 1800 دورة في الدقيقة، ومصدر طاقة تيار مستمر عالي الطاقة KPS30100D، ولوحة تنظيم جهد جهاز اختبار Antminer، وكابل طاقة بمشبك تمساح 6 مم.

1) تُستخدم (قاعدة تبريد لوحة التجزئة 1800 دورة في الدقيقة) لمساعدة لوحة التجزئة على تبديد الحرارة.

2) تُستخدم (مصدر طاقة تيار مستمر عالي الطاقة KPS30100D) لمساعدة مصدر طاقة هاش بورد؛

3) تُستخدم (لوحة تنظيم جهد جهاز اختبار Antminer) لتخطي تركيبات الاختبار لاكتشاف إصدار PSU، وعدم الحاجة إلى استخدام مصدر الطاقة الأصلي بعد الآن؛

4) تُستخدم (كابل طاقة بمشبك تمساح 6 مم) لتوصيل مصدر طاقة KPS30100D وهاش بورد.

يرجى الرجوع إلى المقالات التالية للاستخدام:

إصدار جديد من دليل تركيبات الاختبار متعددة الوظائف

انقر ل: بطاقة بيانات تركيبات الاختبار TF الخاصة بـ Antminer

يحتوي الإصدار الجديد من جهاز الاختبار على نفس طريقة الاتصال مثل الجيل السابق، لذلك لم نقم بإنشاء إصدار جديد من البرنامج التعليمي للاتصال. يرجى الرجوع إلى طريقة الاتصال الخاصة بمنتج الجيل السابق. إنهم متماثلون.

الأهمية:

في حالة تلف تركيبات الاختبار للأسباب التالية ، فإننا لا نقدم خدمة ما بعد البيع:

1. قم بالاتصال بواجهة الشبكة الخاصة بلوحة التحكم الرئيسية لجهاز الاختبار لإحداث تلف في تركيبات الاختبار ؛

2. لا يمكن استخدام واجهة المروحة الموجودة على لوحة التحكم الرئيسية لجهاز الاختبار. إذا تسبب الاستخدام غير المصرح به في تلف جهاز الاختبار، فلن نقدم خدمة ما بعد البيع.
