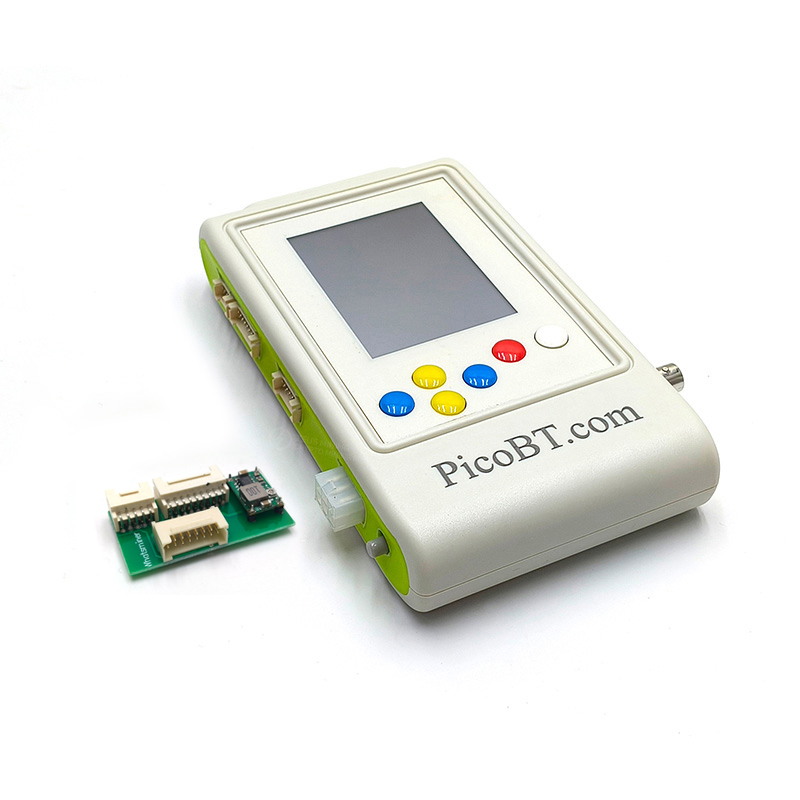

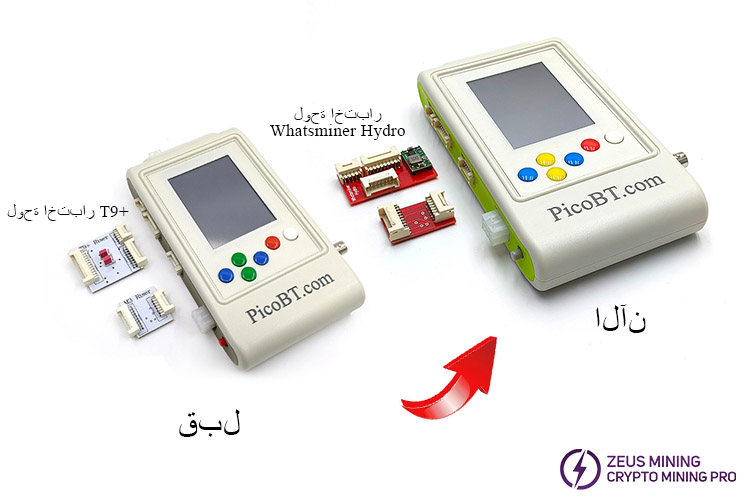

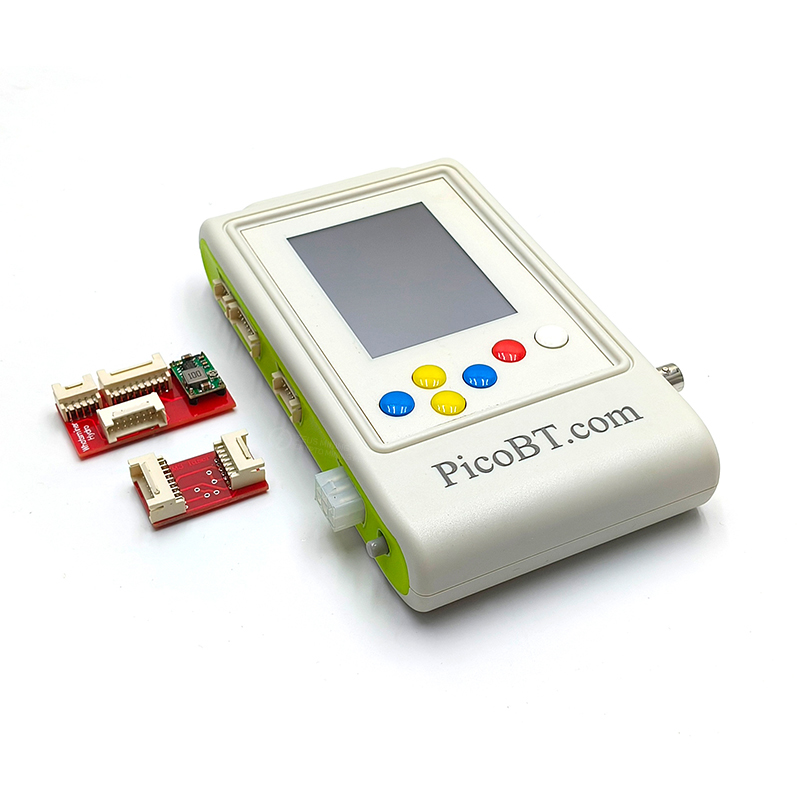

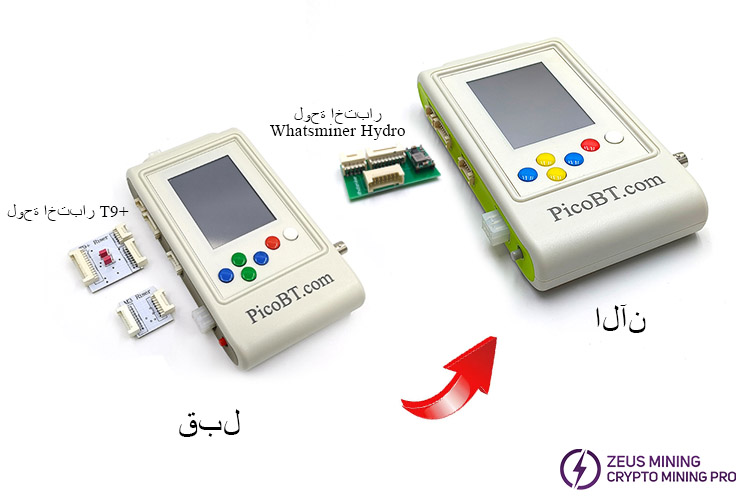

جهاز اختبار هاش بورد متعدد الوظائف PicoBT

PicoBT هو أداة اختبار تعدين احترافية يمكنها تشخيص وإصلاح أكثر من 88 لوحة تجزئة و20 نموذج طاقة تعدين مثل Innosilicon وWhatsminer وAntminer وAixin وCheetah وDragon.

بالمقارنة مع طرق إصلاح عمال المناجم التقليدية، يمكن لاختبار PicoBT بميزاته الفريدة تقليل وقت التشخيص بما لا يقل عن 10 مرات، وزيادة دقة التشخيص بمقدار 4 مرات في استكشاف أخطاء المكونات الصغيرة وإصلاحها، وهي لوحات التجزئة ووحدات إمداد الطاقة الذكية. بالإضافة إلى ذلك، فهي أداة صيانة تدمج محرر EEPROM واختباره.

تذكير دافئ: من فضلك لا تحاول كسر برنامج التثبيت. بمجرد مهاجمة البرنامج، سيتم قفل الرقصة تلقائيًا، مما يتسبب في عدم القدرة على استخدام الرقصة. ZEUS MINING ليست مسؤولة.

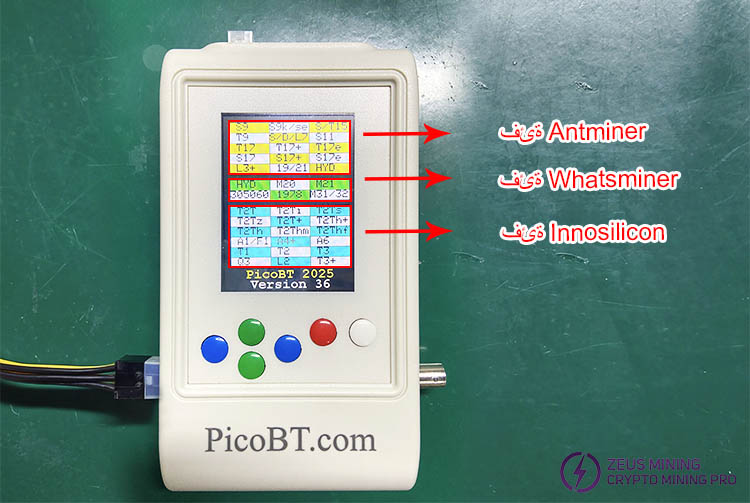

مجموعة واسعة من الطرز المدعومة:

• أكثر من 88 نموذجًا من نماذج لوحات التجزئة ، بما في ذلك Antminer و Innosilicon و Whatsminer وما إلى ذلك:

Antminer: S9, S9i, S9j, S9k, S9se, T9+, L3+, T17, T17+, T17e, T17pro, S17, S17+, S17e, S17pro, S11, T19, S19, S19pro S19j, S19Jpro, S19A, S19Apro, S19_88, T19Hydro ، S19Hydro، S19JPRONoPic، S19XP، S19AL، S19+، S19i، S19PROHydro+، S19PRO+، S19JPRO+، S19K Pro، KA3، L7، S7، D7، K7، S15، T15؛

Innosilicon: T1، T2، T3، T3+، S3، S3+، T3H، A4، A4+، A6، A6+، T2T، T2T+، T2Ti، T2Ts، T2Tz، T2Tzs، T2Tzu، T2Tza، T2Th، T2Ths، T2Thm، T2Thf، T2Th+، T2Ths+، T2Thm+، T2Thf+، T2Thl+، L1، L2، L2HU، L2HF، L2HL، L2HS، T1H؛

WhatsMiner: M3V1، M3V2، M20، M20s، M21، M21s، M30s، M30s+، M30s++، M31s، M31s+، M32، M32s، M50، M50s؛

Aixin, Cheetah, Aladdin, Dragon: A1، Q3، F1، S5، T1.

• يدعم اختبار أكثر من 20 نموذجًا لإمداد الطاقة:

Innosilicon: G1138 ، G1240 ، G1266 ، G1286 ، G1306 ، QB2412-B ، QB2412-C

Whatsminer: P21 ، P20 ، P21e ، P21d ، P221 ، P222C

Antminer: APW8 ، APW9 ، APW9 + ، APW12

Aixin, Cheetah: TT240015P ، HQ2500-A02

• برنامج EEPROM Flash والمحرر:

Antminer (سلسلة S11 ، 17) ولوحة تجزئة Whatsminer.

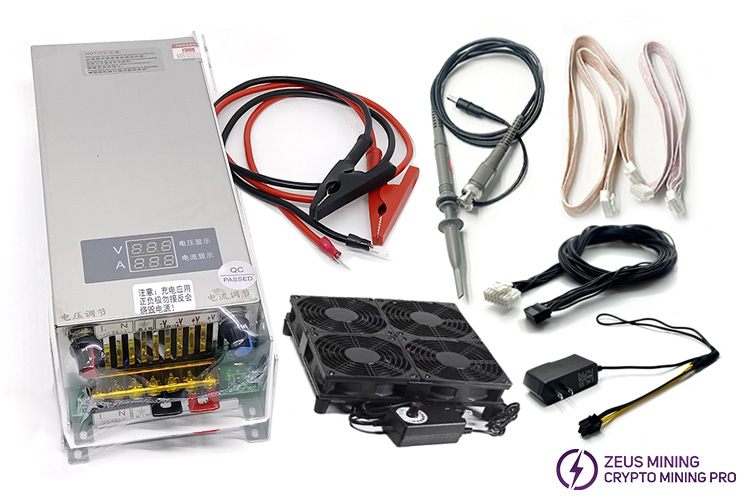

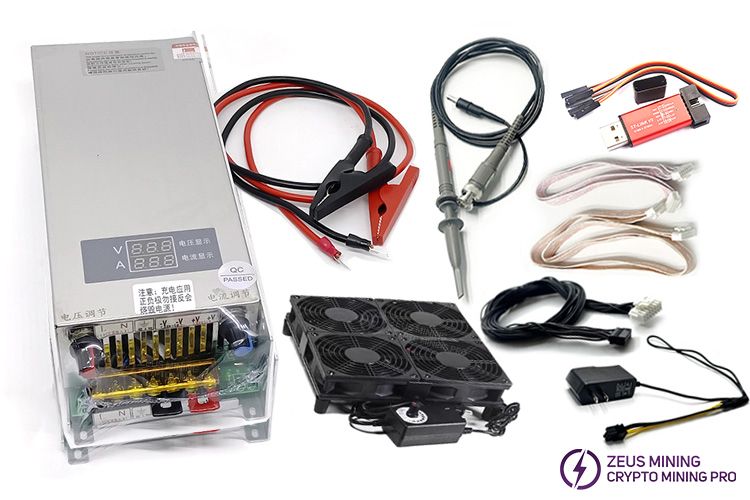

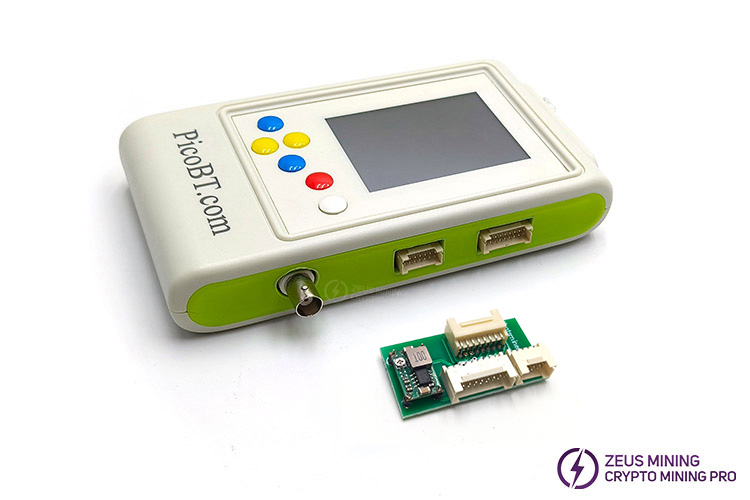

اشترِ جهاز اختبار PICOBT ، وسنقدم لك مسبارًا إضافيًا للذبذبات و 3 كابلات اختبار ثابتة ؛ مرحبا بكم في الشراء.

P6020 طقم مسبار راسم الذبذبات

اختبار كابل لاعبا اساسيا 9 * 2 60 سم

خط بيانات Whatsminer

كابل اختبار Innosilicon Avalon مقاس 7*2 60 سم

بالإضافة إلى ذلك ، يجب استخدام جهاز الاختبار مع (مصدر طاقة تيار مستمر عالي الطاقة WANPTEK) ، وهو مناسب لمعظم لوحات تجزئة عمال المناجم.

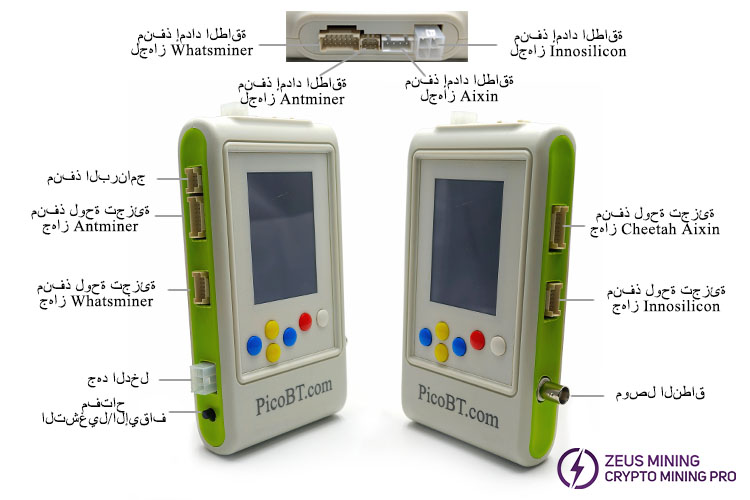

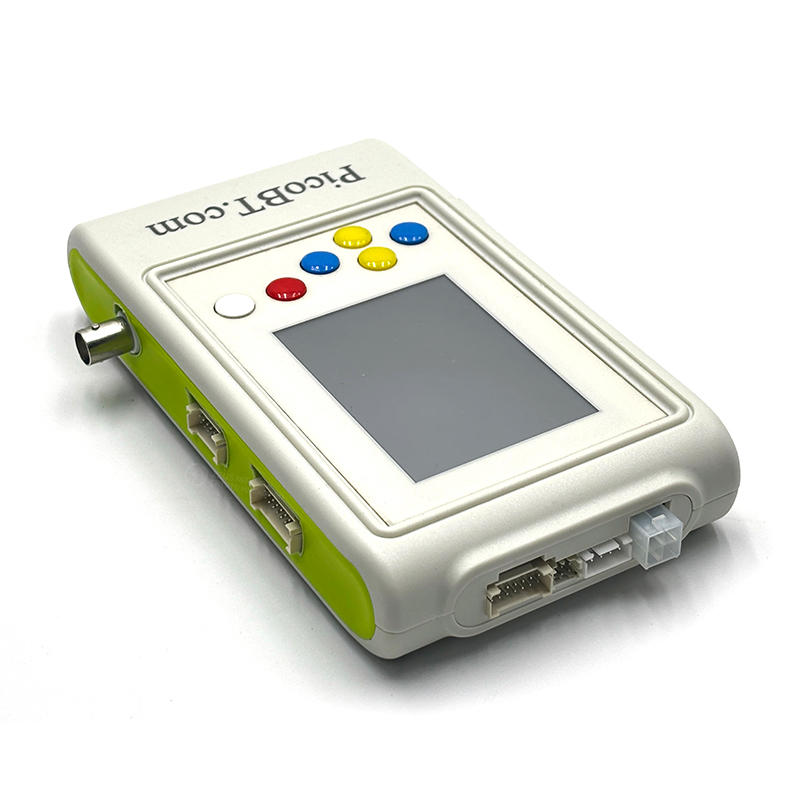

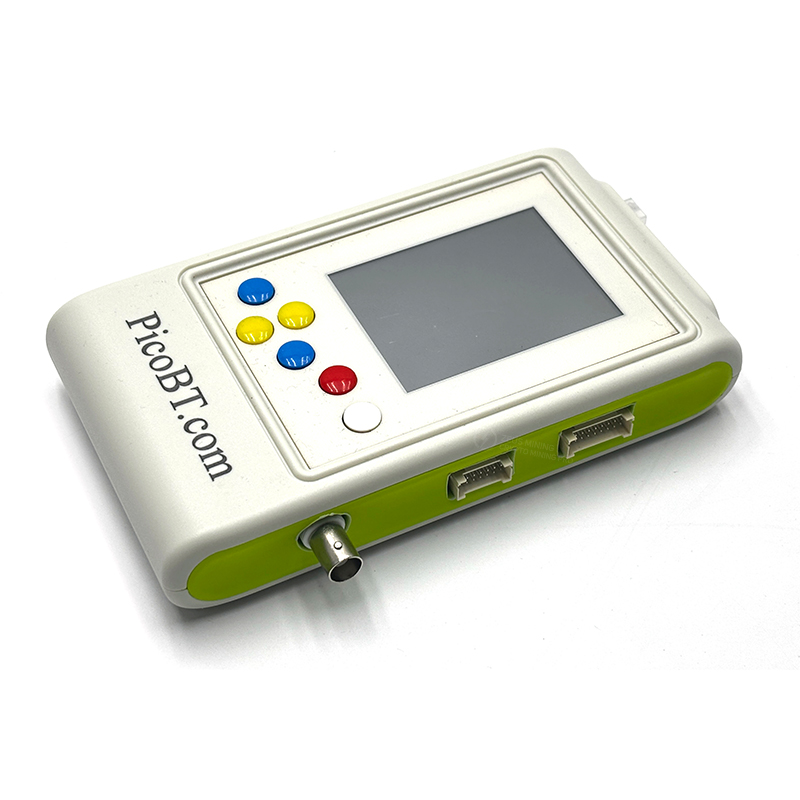

وصف منفذ الاختبار:

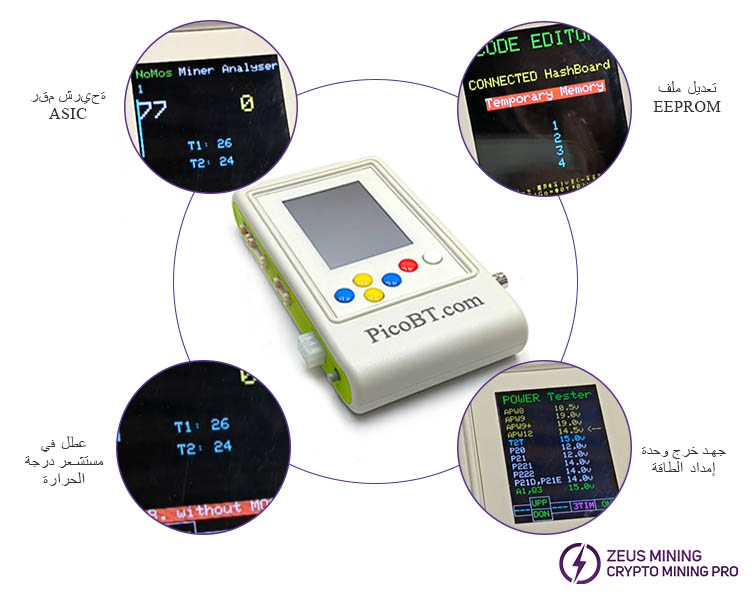

مزايا المنتج اختبار PicoBT:

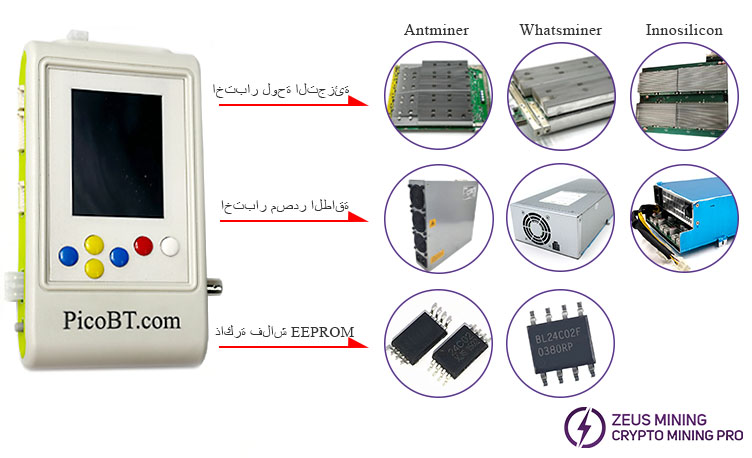

• الطُرز: يمكنك استكشاف أخطاء 88 نموذجًا من نماذج لوحة التجزئة و 20 طرازًا من طرازات PSU الذكية باستخدام أداة اختبار عالمية واحدة فقط ومزامنة الأرقام التسلسلية للوحة التجزئة.

• السرعة والدقة: باستخدام جهاز اختبار PicoBT ، يمكن اكتشاف أي تلف في لوحة تجزئة ورقائق صحية أسرع 10 مرات ؛ سرعة الكشف سريعة ودقيقة.

• تمكين PSU: بالإضافة إلى تشخيص حالات الفشل باستخدام لوحات التجزئة ، يمكن لهذا المختبر استكشاف أكثر من 20 نموذجًا من مصادر الطاقة الذكية وإصلاحها.

• محرر EEPROM: يمكنه مزامنة لوحات التجزئة مع أرقام تسلسلية مختلفة داخل عامل التعدين بحيث تكون الأرقام التسلسلية لجميع لوحات التجزئة متسقة بحيث يمكن لآلة التعدين أن تبدأ وتعمل بشكل طبيعي. إنها مناسبة لسلسلة Antminer S9se و S9k و S11 و 17 و 19 سلسلة من لوحات التجزئة وجميع لوحات تجزئة Whatsminer. ليست هناك حاجة لتوصيل مصدر طاقة بلوحة التجزئة ، ولا يلزم وجود جهاز كمبيوتر.

• تعدد الاستخدامات: القدرة على اختبار التجزئة بدقة وأنماط مختلفة لاكتشاف الرقائق الضعيفة بالإضافة إلى الرقائق السليمة والمكسورة. بالإضافة إلى ذلك ، لا تتطلب قدرات الاختبار الخاصة بـ Smart PSU أي جهاز كمبيوتر ، مما يجعل PicoBT اختبارًا عالميًا فريدًا.

كيفية استخدام جهاز اختبار PicoBT:

أولاً ، قم بتوصيل لوحة التجزئة ومصدر الطاقة والاختبار. تأثير الاتصال كما يلي:

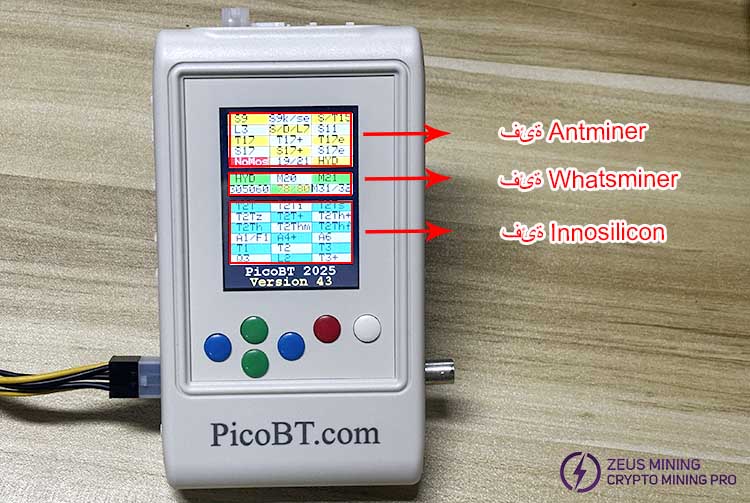

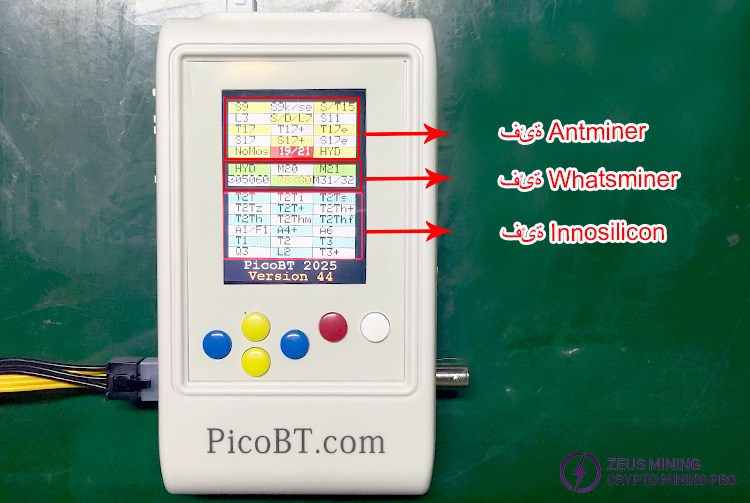

أدخل وضع اختبار لوحة التجزئة ، ثم اضغط على مفتاح التشغيل / الإيقاف ، وسترى صفحة لوحة التجزئة المختارة كما هو موضح أدناه:

يأخذ هذا الاختبار لوحة التجزئة S17 كمثال. بعد تحديد خيار S17 ، اضغط على المفتاح الأبيض للدخول إلى صفحة اختبار S17. في هذا الوقت ، ستعرض الصفحة اسم لوحة التجزئة المحددة ، كما هو موضح في الشكل أدناه:

يشير الخط الأزرق الرفيع الموجود على شاشة Note 2 إلى واجهة جهاز الاختبار التي يجب استخدامها للاتصال بلوحة التجزئة المحددة. تمثل Note 3 طرق عمل المفاتيح المختلفة.

كيفية استخدام جهاز اختبار عالمي PicoBT لاختبار لوحة تجزئة Antminer S9:

الوظائف الرئيسية المحددة هي كما يلي:

PSU: اضغط على زر PSU لتمكين S17 PSU (APW9 مع 19V ، تحتاج إلى استخدام كبل PSU لتوصيل المختبر و PSU.

MOD: حدد وضع الاختبار بالضغط على زر MOD. يحتوي S17 على وضعين للاختبار: الوضع 1 والوضع 2.

ONE: إذا قمت بتبديل هذا الزر، فسوف يتغير إلى 999. وهذا يعني عدد المرات التي تريد فيها اختبار لوحة التجزئة. مرة واحدة أو كرر 999 مرة.

PIC: إذا قمت بتبديل هذا الزر، فإنه يصبح PC0 وPC1. إذا تم تحديد PC0، يقوم جهاز الاختبار بتمكين وحدة التحكم الدقيقة PIC في لوحة التجزئة، وتشغيل MOSFET في لوحة التجزئة، ويجعل التدفق الحالي في لوحة التجزئة. في هذه الحالة، تظل إشارة RST عند 0v في لوحة التجزئة. إذا تم تحديد PC1، فسيتم تمكين المتحكم الدقيق PIC الموجود في لوحة التجزئة، ولكن ستظل إشارة RST عالية (1.8 فولت عند نقطة الاختبار). إذا اخترت PIC، فسيتم إيقاف تشغيل MOSFET في لوحة التجزئة.

Note: إذا قمت بتحديد PC0 أو PC1، فاختبر لوحة التجزئة باستخدام خيار 999؛ سيتم تشغيل الموافقة المسبقة عن علم للوحة التجزئة المحددة طالما قمت باختبارها. وبخلاف ذلك، سيتم تشغيل وإيقاف الموافقة المسبقة عن علم لكل اختبار.

Back: إذا قمت بالضغط على زر الرجوع، فسوف تعود إلى الصفحة التي حددت فيها لوحة التجزئة.

TEST: بعد ضبط خيارات PSU وMOD وONE، يمكنك الضغط على زر TEST لاختبار لوحة التجزئة.

بعد اختبار لوحة التجزئة ، سترى نتائج الاختبار التالية على الشاشة:

Note 4: إلى عدد المرات التي قام فيها المختبر باختبار لوحة التجزئة؛

Note 5: إلى عدد الرقائق التي يجب أن تحتوي عليها لوحة التجزئة المحددة في ظل ظروف صحية؛

Note 6: إلى عدد الرقائق السليمة التي اكتشفها المختبر من أول ASIC إلى المقدمة.

Note 7: إلى عدد الرقائق السليمة التي اكتشفها راسم الذبذبات من آخر ASIC إلى نقطة اختبار الإشارة العكسية لأي شريحة متصلة بواسطة مسبار راسم الذبذبات.

البرنامج التعليمي لتفعيل تركيبات اختبار PicoBT

يرجى اتباع الخطوات أدناه لتنشيط تركيبات اختبار PicoBT بشكل صحيح:

1. أدخل أحد طرفي كبل DuPont في "② SWCLK" أو "④ SWDIO" أو "⑤ أو ⑥ GND" أو "⑨ أو ⑩ 5.0V" للمبرمج.

2. قم بتنزيل برنامج STM32 ST-LINK Utility وقم بتثبيته على الكمبيوتر.

3. أدخل مبرمج ST-LINK V2 في الكمبيوتر ، ثم قم بتوصيل الطرف الآخر من كابل Dupont بمسامير SWDIO و SWCLK و GND و 5 V الخاصة بتركيب الاختبار.

4. انقر فوق الرمز في برنامج STM32 ST-LINK Utility لبدء توصيل جهاز الاختبار.

5. انقر فوق الرمز لبدء تحميل البرنامج الثابت الجديد (بتنسيق Hex)

6. انقر فوق الرمز لبدء البرمجة. عندما تظهر كلمة "OK" على واجهة برنامج STM32 ST-LINK Utility ، فهذا يعني أنه تم تنشيط أداة الاختبار بنجاح. في هذا الوقت ، سيتم أيضًا إعادة تشغيل المختبر.
