جهاز اختبار تركيبات رقاقة Antminer العالمية

وصف المنتج:

تركيبات رقائق Antminer / تركيبات اختبار Antminer / اختبار لوحة التجزئة / تركيبات اختبار متعددة الوظائف

يستخدم جهاز اختبار درجة الحرارة الثابتة للوحة التجزئة العالمية Antminer هذا لاختبار حالة شريحة ASIC للوحة التجزئة على Antminer S21XP وS21+ Hydro وL9 وS21Pro وS21 Hydro وT21 وKS5PRO وKS5 وKS3 وS19Pro Hydro وS19Pro+ Hydro وS21 وKA3 وHS3 وK7 وD7 وL7 وS19kpro وS19XP وS19XP Hydro وS19Pro وT19 Hydro وS19 Hydro وS19jpro وS19j وS19+ وS19jpro+ وT19 وS19 وS19i وS17+ وS17e وS17 وS17pro وT17+ وT17e وT17 وS15 وT15 وZ15 وS11 وS9se وS9k وS9j وS9i وT9+ وT9 وZ9 وZ9mini. S9، إلخ، لمساعدتنا في إصلاح واستبدال شرائح لوحة التجزئة بسرعة. في الوقت نفسه، يُعدّ جهاز اختبار Antminer من الأدوات الأساسية لإصلاح لوحة تجزئة Antminer.

مزايا:

1. تم تطوير هذا الجهاز وبيعه بشكل مستقل من قِبل ZEUS MINING؛

2. دقيق وفعال: يُصلح الرقاقة المعطوبة بسرعة ويُقلل بشكل كبير من وقت الفحص؛

3. مجموعة واسعة من نماذج الاختبار: يُناسب معظم لوحات تجزئة Antminer، ويجب اختباره باستخدام ملفات اختبار النماذج المقابلة؛

4. نطاق واسع من استكشاف الأخطاء وإصلاحها: بالإضافة إلى فشل شريحة ASIC، يُمكن استخدامه أيضًا لاستكشاف أخطاء مستشعر درجة الحرارة، وفشل التعزيز، وفشل LDO، وفشل معدل تجزئة CRC، وما إلى ذلك.

5. شاشة LED عالية الدقة: شاشة واضحة، وعرض فوري لنتائج استكشاف الأخطاء وإصلاحها؛

6. يمكن توصيله بجهاز كمبيوتر: قم بتوصيل التركيبة والكمبيوتر عبر كابل USB إلى TTL لعرض سجل أخطاء لوحة التجزئة بالكامل.

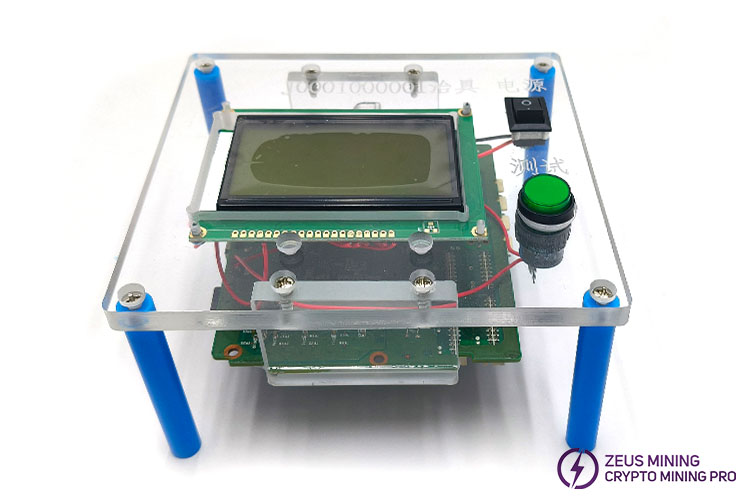

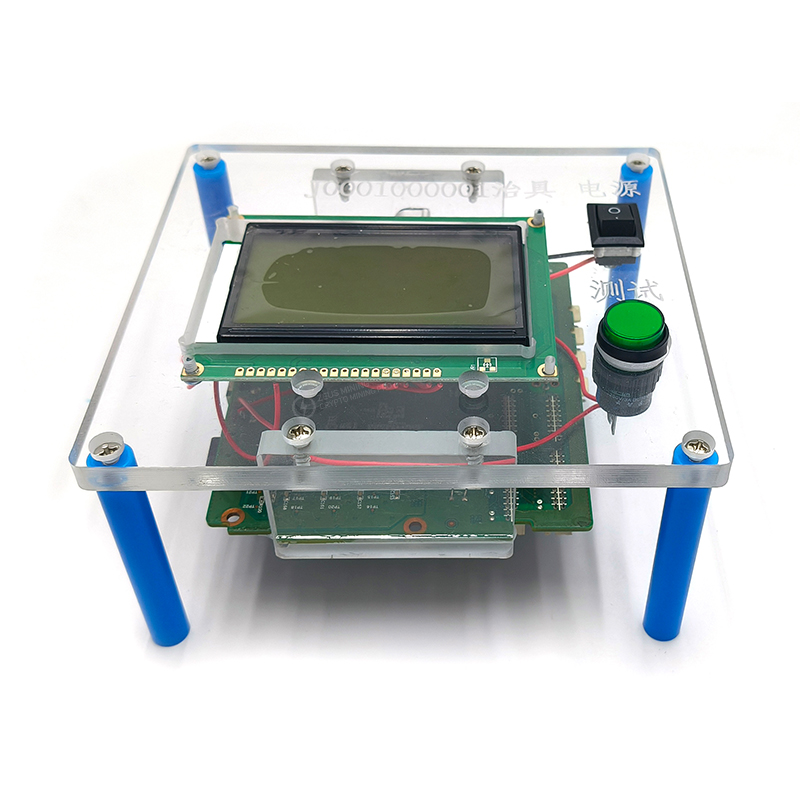

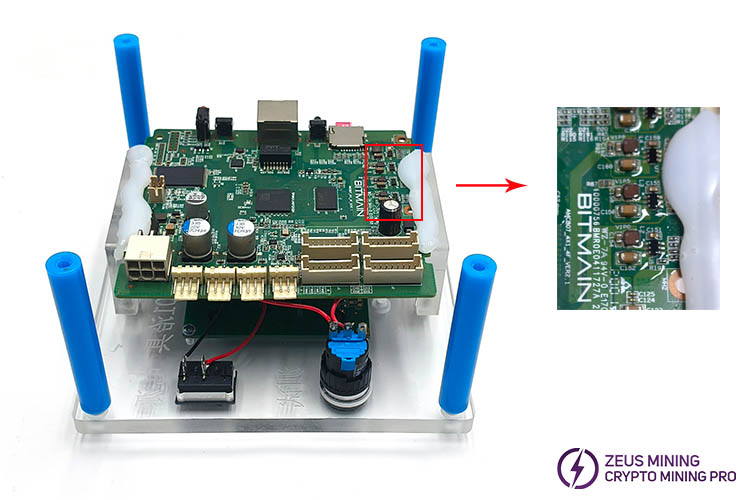

7. تصميم متين: الجزء العلوي مصنوع من غلاف أكريليك، محاط بإطارات دعم، واللوحة الرئيسية مثبتة بإحكام بمادة لاصقة ساخنة، مما يمنع الصدمات بفعالية ويضمن ثبات المكونات الداخلية وسلامتها.

8.  معالجة العزل: تتم معالجة جزء الطاقة من اللوحة الرئيسية بغراء عزل طبقات الطلاء المطابقة لمنع الضرر الناجم عن الاتصال العرضي أثناء الاختبار بشكل فعال.

مخطط منفذ التوصيل:

① واجهة بطاقة TF

② واجهة طاقة 12 فولت من Ring

③ واجهة خط بيانات الاختبار

④ واجهة خط تنظيم الجهد (تستخدم عند اختبار أجهزة التعدين المدمجة)

⑤ واجهة USB—TTL

⑥ موصل طاقة جهاز التعدين 12 فولت

قوائم قطع غيار جهاز الاختبار للإصدار الأساسي:

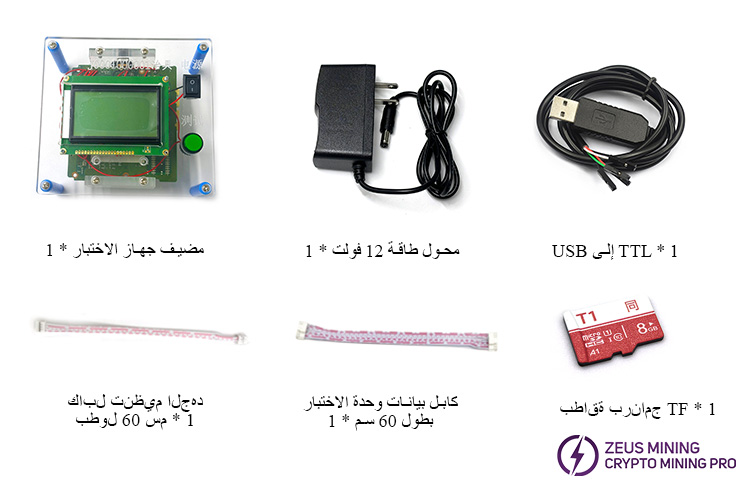

قوائم أجزاء معدات الاختبار الثابتة فقط:

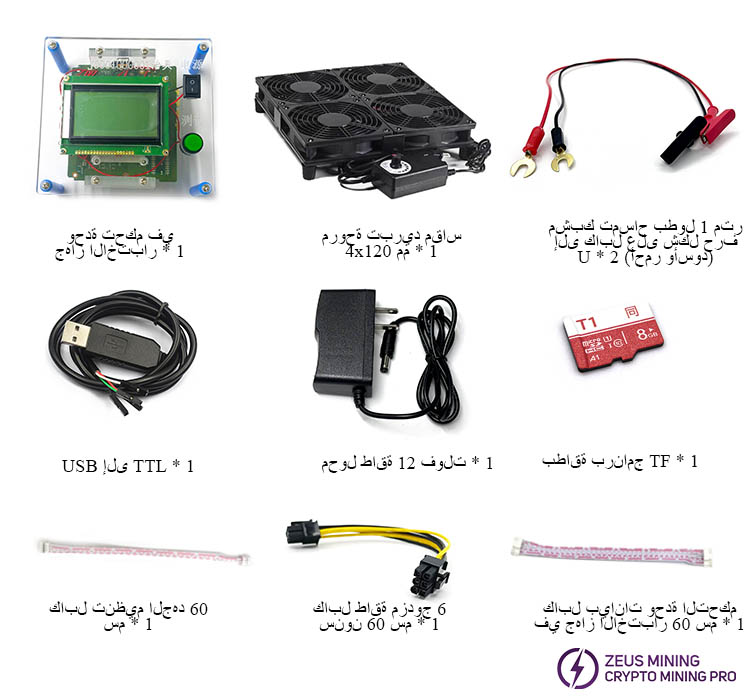

مزودة بقوائم أجزاء مروحة مبردة مقاس 4×120 ملم:

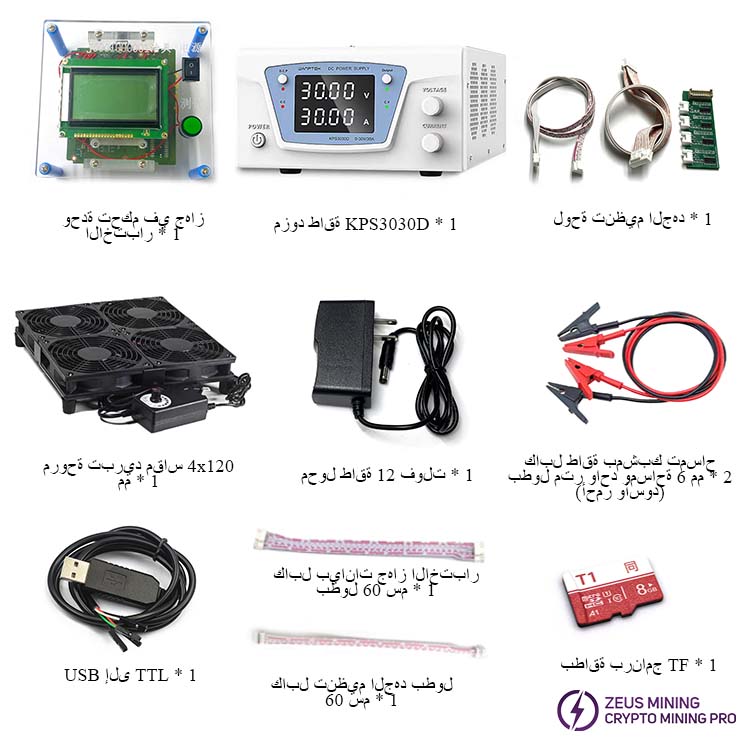

مع قوائم أجزاء KPS3030D لوحدة PSU ولوحة تنظيم الجهد الكهربي:

هناك طريقتان لاستخدام وتوصيل تركيبات اختبار شريحة Antminer العالمية ذات درجة الحرارة الثابتة:

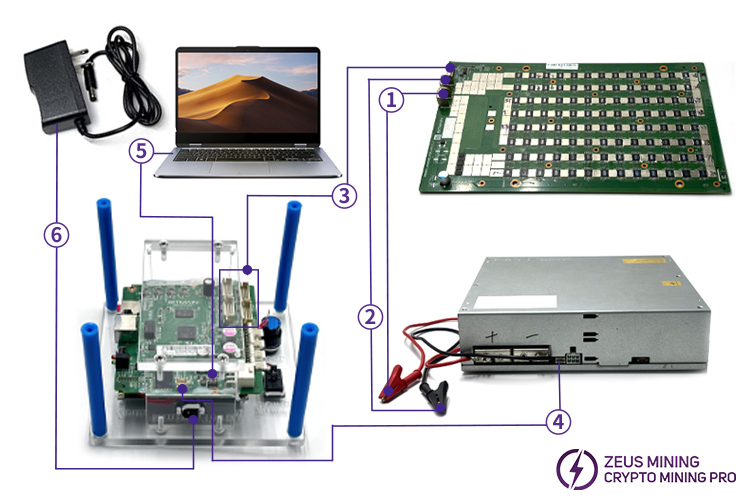

الطريقة الأولى:

① و ② كابل الطاقة ذو مشبك التمساح الأحمر والأسود: قم بتوصيل الأقطاب الكهربائية الموجبة والسالبة لجهاز الاختبار ولوحة التجزئة على التوالي؛

③ كابل تركيبات الاختبار: متصل بتركيبات الاختبار وهاش بورد؛

④ كابل تنظيم الجهد رباعي الدبابيس: متصل بمصدر الطاقة الأصلي لجهاز Antminer والتركيبات؛

⑤ كابل USB إلى TTL: متصل بجهاز الاختبار والكمبيوتر؛

⑥ واجهة مصدر الطاقة 12 فولت: تستخدم لتشغيل الجهاز.

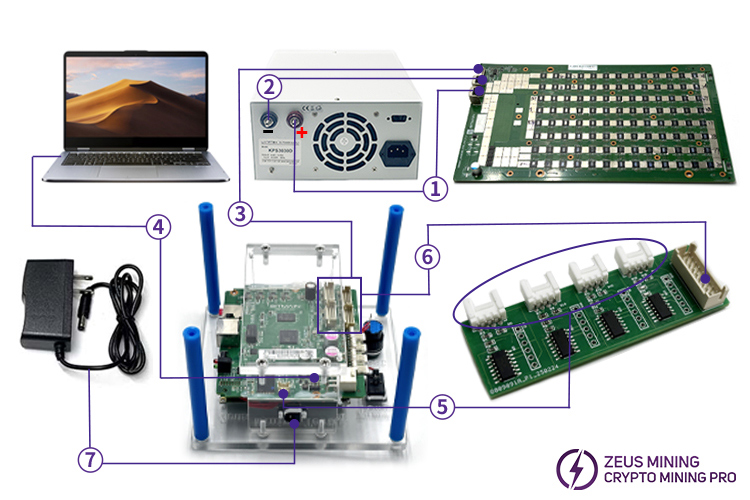

الطريقة الثانية:

① و② كابل طاقة مشبك التمساح الأحمر والأسود: قم بتوصيل الأقطاب الكهربائية الموجبة والسالبة لجهاز الاختبار وهاش بورد على التوالي؛

③ كابل تركيبات الاختبار: متصل بتركيبات الاختبار وهاش بورد؛

④ كابل USB إلى TTL: متصل بجهاز الاختبار والكمبيوتر؛

⑤ كابل تنظيم الجهد رباعي الدبابيس: متصل بلوحة تنظيم الجهد لجهاز اختبار Antminer والتركيبات؛

⑥ واجهة بيانات تركيبات الاختبار: متصلة بلوحة تنظيم جهد جهاز اختبار Antminer؛

⑦ واجهة مصدر الطاقة 12 فولت: تستخدم لتشغيل الجهاز.

يرجى الرجوع إلى المقالات التالية للاستخدام:

إصدار جديد من دليل تركيبات الاختبار متعددة الوظائف

انقر ل: بطاقة بيانات تركيبات الاختبار TF الخاصة بـ Antminer

الأهمية:

في حالة تلف تركيبات الاختبار للأسباب التالية ، فإننا لا نقدم خدمة ما بعد البيع:

1. قم بالاتصال بواجهة الشبكة الخاصة بلوحة التحكم الرئيسية لجهاز الاختبار لإحداث تلف في تركيبات الاختبار ؛

2. لا يمكن استخدام واجهة المروحة الموجودة على لوحة التحكم الرئيسية لجهاز الاختبار. إذا تسبب الاستخدام غير المصرح به في تلف جهاز الاختبار، فلن نقدم خدمة ما بعد البيع.
