جهاز اختبار سلسلة WhatsMiner M20 M30

جهاز اختبار WhatsMiner للوحة التجزئة من سلسلة M20 M20S M21 M21S M30 M30S M31

تدعم أداة اختبار لوحة تجزئة Whatsminer نماذج سلسلة Whatsminer M20 وسلسلة M30 (الإصدار القديم). لاعبا أساسيا اختبار يمكن أن يحدد بدقة ما إذا كانت لوحة التجزئة ومصدر الطاقة الخاص بعامل التعدين معيبين أم لا، مما يحسن بشكل كبير من كفاءة الصيانة والتشغيل لعامل المنجم.

شركتنا تبيع قطع الغيار ل جهاز اختبار Whatsminer إلى العالم بأسعار معقولة وجودة أعلى. ونعد رسميًا بضمان الجودة والتسليم السريع. إذا كانت لديك أي أسئلة أثناء عملية الشراء والاستخدام، فلا تتردد في استشارة مدير المبيعات لدينا مباشرة، فلدينا فريق ما بعد البيع محترف ومن الدرجة الأولى.

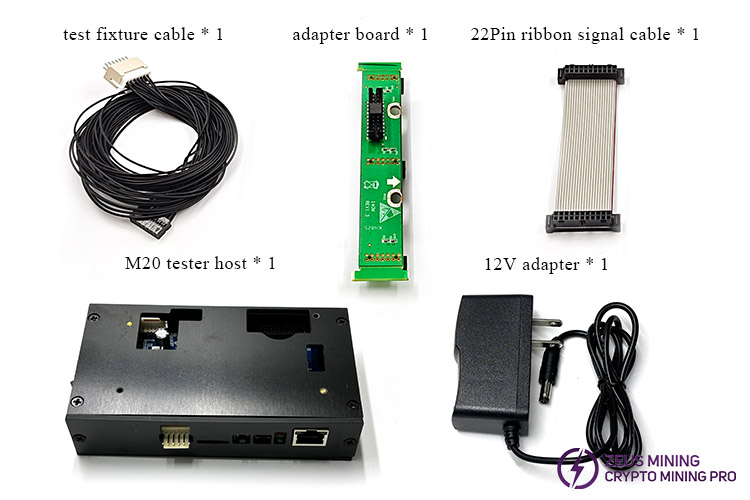

قائمة الطلب:

لوحة اختبار تركيبات الاختبار * 1

كابل توصيل البيانات * 1

كيفية استخدام تركيبات اختبار Whatsminer؟ (خذ سلسلة M20 كمثال)

Ⅰ. حرق ملف الاختبار:

1. قم بإعداد بطاقة SD 4G أو 8G، ثم انتقل إلى الموقع الرسمي Whatsminerلتنزيل برنامج تمرير بطاقة SD المقابل.

2. بعد اكتمال التنزيل، قم بفك ضغط PhoenixCardV4.1.2.zip.

3. قم بتشغيل تطبيق PhoenixCard

4. أدخل بطاقة SD في الكمبيوتر باستخدام قارئ البطاقات، وسيتعرف تطبيق PhoenixCard تلقائيًا على بطاقة SD، ثم انقر فوق "Firmware"، وحدد الصورة في الحزمة المضغوطة، وحدد بطاقة الإنتاج الضخم لنوع البطاقة، و وأخيرا انقر على "Burn card".

5. عندما يتحول شريط التقدم إلى اللون الأخضر، فهذا يعني أن بطاقة SD اكتمل الحرق.

6. قم بإزالة بطاقة SD وأدخلها في مجلس التحكم الخاصة بتركيبات الاختبار، واستخدم مصدر الطاقة 12 فولت تيار مستمر لتشغيل لوحة التحكم في الاختبار. بعد تشغيل الطاقة، تقوم لوحة التحكم بإعادة تجميع النظام تلقائيًا. أثناء عملية حرق البطاقة، يومض الضوء الأحمر، وبعد بضع دقائق يضيء الضوء الأخضر، ويكتمل حرق البطاقة.

Ⅱ. ضبط الجهد والتيار، وتوصيل كابلات الاختبار

1. اضبط تيار مصدر الطاقة القابل للتعديل إلى 10 أمبير والجهد إلى 13 فولت. (لاختبار أنواع مختلفة من عمال المناجم، تحتاج إلى تحديد جهد الخرج المقابل للوحة التجزئة)

2. قم بتوصيل كابل الطاقة 12 فولت بجهاز الاختبار وأدخل كابل الشبكة. ثم قم بتوصيل الأقطاب الموجبة والسالبة لمصدر الطاقة القابل للتعديل بلوحة التجزئة، وأخيرًا قم بتوصيل لوحة التجزئة وجهاز الاختبار بكابل بيانات.

3. قم بتشغيل جهاز الاختبار أولاً، ثم قم بتشغيل لوحة التجزئة. تجدر الإشارة إلى أنه عند تشغيل الطاقة، يجب استبدال لوحات التجزئة المختلفة للاختبار. تسلسل التشغيل وإيقاف التشغيل هو كما يلي:

(1) التشغيل: قم بتوصيل سلك الطاقة أولاً، ثم قم بتوصيل كابل البيانات

(2) إيقاف التشغيل: قم أولاً بفصل كابل البيانات، ثم افصل سلك الطاقة

Ⅲ. إعدادات جهاز اختبار Whatsminer

1. إعدادات IP

بعد أن نحصل على جهاز اختبار Whatsminer، نحتاج إلى استخدام كابل شبكة لتوصيله بالكمبيوتر. لا يلزم أن تكون معدات الاختبار متصلة بالإنترنت، ولكنها متصلة مباشرة بالكمبيوتر لمنع تعارض IP.

ثم افتح "إعدادات الشبكة" للكمبيوتر، وحدد "الاتصال المحلي"، ثم حدد "بروتوكول الإنترنت الإصدار 4 (ICP/IPv4)".

نظرًا لأن أداة اختبار WhatsMiner تحتوي على عنوان IP ثابت، فإننا نحتاج إلى إدخال عنوان IP يدويًا: 192.168.2.245. كما هو مبين أدناه:

بعد اكتمال الإعداد، انقر فوق "OK".

2. اختبار إعدادات البرنامج

بعد الانتهاء من إعدادات IP، نحتاج إلى تثبيت وتشغيل برنامج إدارة التركيبات WhatsMiner "MobaXterm".

حدد أولاً زر "Session" للدخول:

ثم حدد "SSH":

أدخل عنوان IP: 192.168.2.22 في مربع النص "Remote host". حدد مربع الاختيار "Specify username"، وأدخل "root" في مربع النص "Specify username"؛ ثم انقر فوق "OK".

Ⅳ. أدخل واجهة الاختبار

أضف عنوان IP، وانقر فوق "OK"، وسيدخل البرنامج تلقائيًا إلى واجهة الاختبار:

1. أدخل الجذر بعد "Password:" (يخضع IP للإدخال، وهذا للإشارة فقط) أدخل الجذر (غير موضح)

2. أدخل الجذر للتأكيد، ثم انقر فوق Yes.

3. أدخل واجهة الاختبار

تعليمات الاختبار والاحتياطات:

في لاعبا اساسيا اختبار Whatsminer تحتاج إلى إدخال الأمر المقابل لإكمال الاختبار.

تم ضبط إشارة RST على مستوى منخفض 0V: echo 0 > /sys/class/gpio/gpio99/value، يمكنك إصلاح فشل إعادة التعيين (أو استخدم الأمر: echo 0 > /sys/class/gpio/ gpio197/value) .

تم ضبط إشارة RST على مستوى عالٍ يبلغ 1.8 فولت: echo 1 > /sys/class/gpio/gpio99/value، يمكنك إصلاح فشل إعادة التعيين (أو استخدم الأمر: echo 1 > /sys/class/ gpio/gpio197/value).

إعادة ضبط مجلس التحكم: إعادة التشغيل

الاختبار العام: اختبار readchipid (اختبار عدد الرقائق)

اختبار الأداء: اختبار لوحة التجزئة (اختبار الشريحة ومعدل التجزئة)

ملحوظة: عند الاختبار باستخدام أمر الاختبار العادي test-readchipid، يمكن اختبار اللوحة الواحدة بشكل فردي. عند اختبار أمر اختبار أداء لوحة التجزئة، يجب تثبيت لوحة التجزئة بمشعات علوية وسفلية، ويجب استخدام مروحة لتبديد الحرارة من لوحة التجزئة.
