MBRL3045CT

وصف المنتج

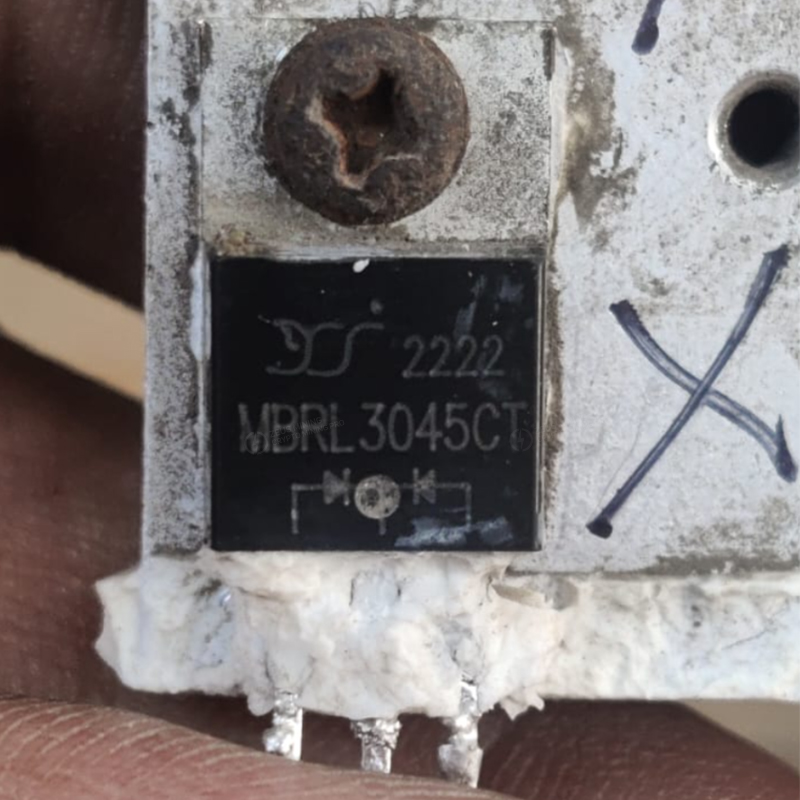

صمام MBRL3045CT هو صمام ثنائي مقوم شوتكي ذو حاجز كاثود مشترك مزدوج، مُغلف في عبوة TO-220AB للتثبيت السطحي، بقدرة 30 أمبير 45 فولت، مصمم لتطبيقات التقويم ذات الجهد المنخفض والتيار العالي والتردد العالي. بفضل انخفاض جهد التشغيل الأمامي المنخفض للغاية (0.55 فولت نموذجيًا عند 15 أمبير) وخصائص التبديل السريعة، يُعدّ هذا المنتج بديلاً مثاليًا لتشخيص أعطال دوائر المقوم الثانوي في وحدات تزويد الطاقة لأجهزة تعدين العملات الرقمية من سلسلة Bitmain APW12.

ميزات المنتج MBRL3045CT:

1. انخفاض جهد التشغيل الأمامي، 0.55 فولت نموذجيًا عند 15 أمبير، مما يقلل من فقد الطاقة أثناء التوصيل ويحسن كفاءة الطاقة.

2. قدرة عالية على تحمل تيارات الاندفاع، أكثر من 200 أمبير، مع قدرة على تحمل الاندفاعات غير المتكررة، مما يجعله مناسبًا لتأثيرات التشغيل.

3. تبديل سريع، هيكل حاجز شوتكي، زمن استعادة عكسي قصير للغاية، مناسب لوحدات تزويد الطاقة عالية التردد.

4. عبوة TO-220AB للتثبيت السطحي، تبديد حراري ممتاز، مناسب للتركيب الآلي وتصميمات وحدات تزويد الطاقة عالية الكثافة.

5. ثنائيات كاثود مشتركة، ثنائيان مدمجان في عبوة واحدة، مما يوفر مساحة على لوحة الدوائر المطبوعة.

المواصفات الفنية لـ MBRL3045CT:

أوضاع إصلاح MBRL3045CT:

في وحدات التغذية الكهربائية من سلسلة APW12، يؤدي MBRL3045CT وظيفة تقويم التيار العالي ذي الجهد المنخفض على الجانب الثانوي:

1. يُقوّم خرج نبضات التيار المتردد من الجانب الثانوي للمحول عالي التردد إلى تيار مستمر.

2. يُوفر تقويمًا فعالًا لخط خرج 12 فولت، مما يُقلل من فقد الطاقة أثناء التوصيل.

3. يُوفر خرج تيار مستمر مستقرًا بالتعاون مع ملف الحث ومكثف الترشيح.

نقاط الإصلاح والاستبدال:

1. تفريغ الشحنة بعد فصل الطاقة: قبل الإصلاح، تأكد من فصل مصدر الطاقة تمامًا، ثم فرّغ المكثف الكبير باستخدام قضيب تفريغ الشحنة.

2. فك اللحام: استخدم مسدس هواء ساخن (350-380 درجة مئوية) ومكواة لحام لإزالة مكون MBRL3045CT، مع الحرص على تنظيف نقاط تثبيت المشتت الحراري.

3. تنظيف نقاط التلامس: أزل بقايا اللحام وتأكد من تثبيت المكون الجديد بشكل مستوٍ.

4. المعالجة الحرارية: نقاط التلامس الموجودة على ظهر MBRL3045CT هي أسطح كاثود وتبديد حرارة في آنٍ واحد؛ تأكد من تشبع اللحام بالكامل أثناء عملية اللحام.

5. التحقق من القطبية: بنية كاثود مشتركة؛ الدبوس الأوسط هو الكاثود (متصل بلوحة المشتت الحراري)، والدبوسان الجانبيان هما الأنودان.

6. اختبار التشغيل: بعد الاستبدال، قم أولاً بقياس جهد الخرج بدون حمل (الجهد الطبيعي 12.1-12.5 فولت)، ثم قم بتطبيق الحمل تدريجيًا للاختبار.
