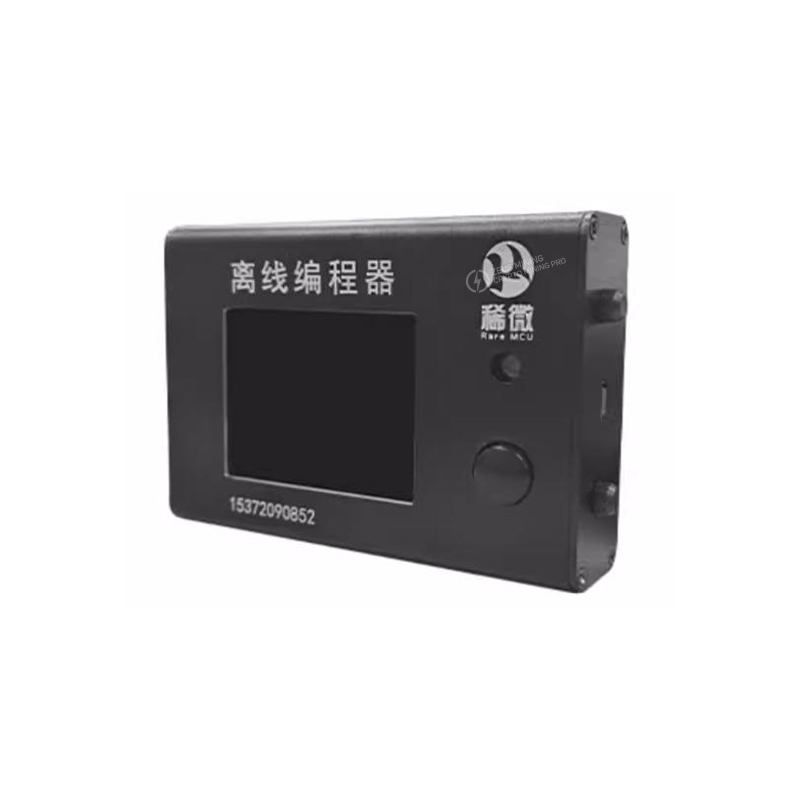

جهاز RX-180 متعدد الوظائف لبرمجة وتنزيل ملفات PIC لأجهزة تزويد الطاقة APW12 وAPW17

وصف المنتج

يُعدّ RX-180 جهاز برمجة عالمي يجمع بين البرمجة دون اتصال بالإنترنت والبرمجة عبر الإنترنت وقراءة وكتابة ملفات PIC لأجهزة تزويد الطاقة Antminer من سلسلتي APW12 وAPW17. يركز هذا المنتج على البرمجة المستقلة دون الحاجة إلى حاسوب، والتوافق مع مختلف أنواع الرقاقات، وقابلية التكيف مع كلٍ من الإنتاج الضخم وعمليات الصيانة ، مما يجعله أداة فعّالة من حيث التكلفة لإصلاح أجهزة تعدين ASIC.

مزايا المنتج:

1. البرمجة دون اتصال بالإنترنت: لا حاجة إلى حاسوب. يتم استيراد البرامج الثابتة/ملفات التكوين عبر حاسوب مضيف، وتتم البرمجة دون اتصال بالإنترنت بنقرة واحدة. مناسب لخطوط الإنتاج، والعمليات الميدانية، والبيئات التي لا تتوفر فيها أجهزة حاسوب.

2. توافق شامل: يدعم سلسلة PIC الكاملة (PIC10/12/16/18/24/32، إلخ)، وبعض معالجات Atmel AVR/ATSAM، وRenesas RL78/R7FA، وغيرها، ويغطي وحدات التحكم الدقيقة الشائعة 8/16/32 بت.

3. التحقق المتكامل من القراءة/الكتابة: يدعم قراءة البرنامج (النسخ الاحتياطي)، والمسح، والبرمجة، والتحقق، وقراءة/كتابة بتات التكوين (الفيوز)؛ ويدعم تنسيقات البرامج الثابتة الشائعة مثل .hex/.bin/.s19.

4. استقرار عالٍ: حماية الأجهزة من التيار الزائد/الجهد الزائد؛ سرعة برمجة فائقة؛ يدعم البرمجة التلقائية المجمعة (البرمجة عند استبدال الشريحة)، مما يقلل تكاليف العمالة.

5. محمول وسهل الاستخدام: هيكل صغير الحجم؛ وضع مزدوج للتشغيل عبر منفذ USB أو مصدر طاقة خارجي؛ زر + مؤشر حالة LED؛ سهل التعلم.

6. UART: وحدة UART تعمل بشكل مستقل؛ يمكنه التواصل مع بروتوكول الكمبيوتر للبرمجة التلقائية.

7. سرعة اتصال قابلة للتعديل: تصل إلى 20 ميجاهرتز، وهي سرعة مماثلة لـ LINK-V9.

8. يدعم وظائف غنية عبر الإنترنت: مثل قراءة/مسح ذاكرة الفلاش عبر الإنترنت، والتحقق، وقراءة/كتابة بايتات الخيارات عبر الإنترنت.

وصف الوظائف:

• يدعم غالبية الشرائح المتوفرة في السوق؛ نسعى جاهدين لبرمجة جميع الشرائح.

• يدعم 128 برنامجًا مختلفًا، يمكن اختيارها عبر الأزرار.

• يدعم حرق البرامج الثابتة المتزامنة من صور متعددة: يمكن لصورة واحدة حرق البرامج الثابتة إلى 10 عناوين مختلفة في وقت واحد، مما يلغي فعليًا الحاجة إلى محاولات حرق متعددة.

• يدعم برمجة عناوين محددة: يمكن للمستخدمين إضافة بيانات مخصصة (معلومات إصدار الجهاز/البرنامج، معلومات التعريف، تاريخ الإنتاج، مكتبة الخطوط، إلخ) كملفات إلى الحاسوب المضيف، وتحديد عنوان البرمجة، وتهيئته مع برنامج الشريحة في المبرمج، لبرمجة جميع البيانات على الشريحة دفعة واحدة.

• يدعم طرق مسح متعددة: مسح الشريحة، مسح القطاعات، أو عدم المسح.

• يدعم التحقق من البيانات: يضمن دقة البيانات المبرمجة على الشريحة.

• يدعم إعدادات حماية القراءة: يدعم مستويات متعددة.

• يدعم الإزالة التلقائية لحماية القراءة: يزيل حماية القراءة من الشريحة قبل التنزيل.

• يدعم بدء/إيقاف البرمجة التلقائي: يتم التنزيل تلقائيًا عند اكتشاف المبرمج للشريحة المستهدفة، ويتوقف تلقائيًا بعد اكتمال البرمجة.

• يدعم البرمجة اليدوية: اضغط على زر لبدء البرمجة.

• يدعم شاشة TFT/مؤشر LED/جهاز تنبيه: يدعم تنسيقات عرض متعددة لتسهيل مراقبة المستخدم لتقدم البرمجة.

• يدعم مخارج جهد متعددة: يدعم مخارج 3.3 فولت و5 فولت. • يدعم واجهة برمجة آلية للبرمجة المؤتمتة.

• إمكانية تحديد عدد محاولات البرمجة لتسهيل إدارة تنزيل البرامج.

• يدعم تنسيقات البرامج HEX وBIN وS19 وغيرها.

• يدعم ترقيات البرامج الثابتة عن بُعد لتسهيل صيانة وتحديث الإصدارات المستقبلية. يدعم الحاسوب المضيف العرض المتزامن للغتين الصينية والإنجليزية.

• يدعم ترقيات البرامج الثابتة عن بُعد لتسهيل الصيانة والتحديثات المستقبلية.

مواصفات المنتج:

اسم المنتج: مبرمج RX-180 غير متصل بالإنترنت

أبعاد المنتج: 99 مم × 70 مم × 25 مم (طول × عرض × ارتفاع)

جهد المنتج: 5 فولت تيار مستمر

استهلاك طاقة المنتج: 50 مللي أمبير عند 5 فولت ~ 200 مللي أمبير عند 5 فولت

المواصفات الوظيفية:

بروتوكولات الواجهة: JTAG، SWD، SPIIIC، BDMSWIM، ISPICP، CANLIN، وغيرها من واجهات البرمجة

الوظائف المتصلة بالإنترنت: يدعم القراءة/الكتابة عبر الإنترنت (القراءة تتم بدون تشفير، ولا تتم مع التشفير)

الوظائف غير المتصلة بالإنترنت: برمجة غير متصلة بالإنترنت، واجهة آلية، اتصال تسلسلي

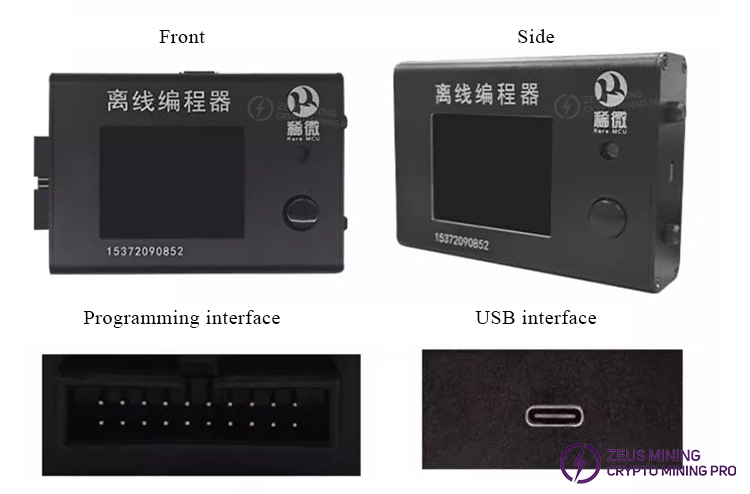

عرض المنتج

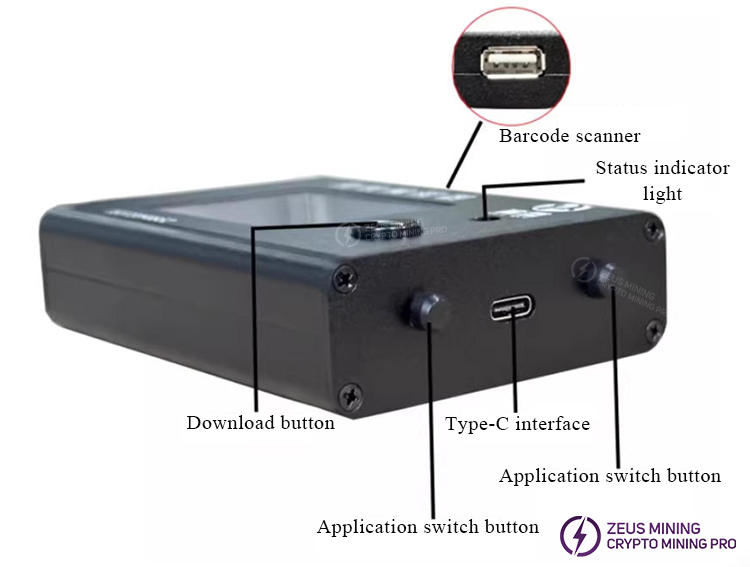

مكونات المنتج:

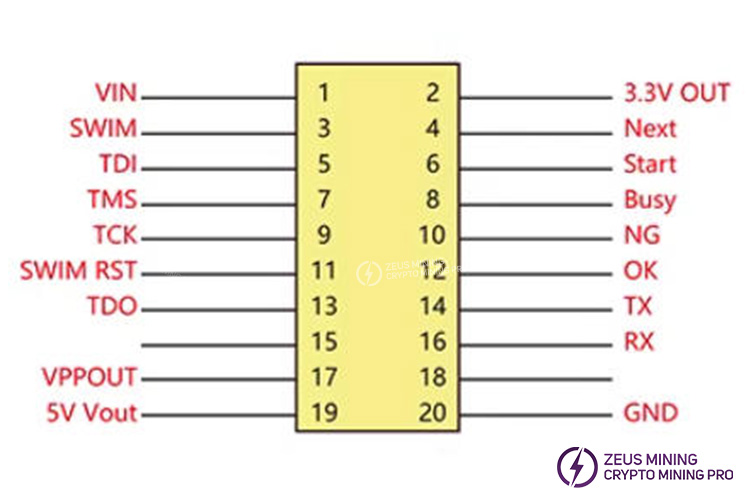

وصف تعريف الواجهة:

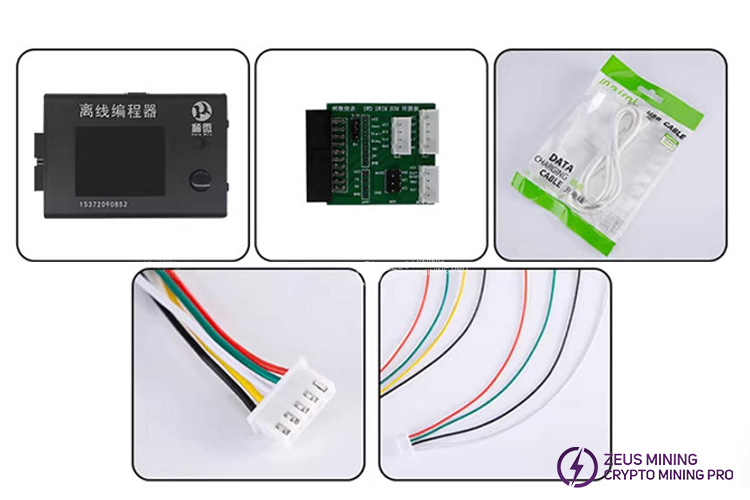

تكوين المنتج

مبرمج غير متصل بالإنترنت *1

لوحة محول *1

كابل شحن USB *1

كابل شريطي 5 دبابيس *1

كابل شريطي ذو 4 دبابيس *1
