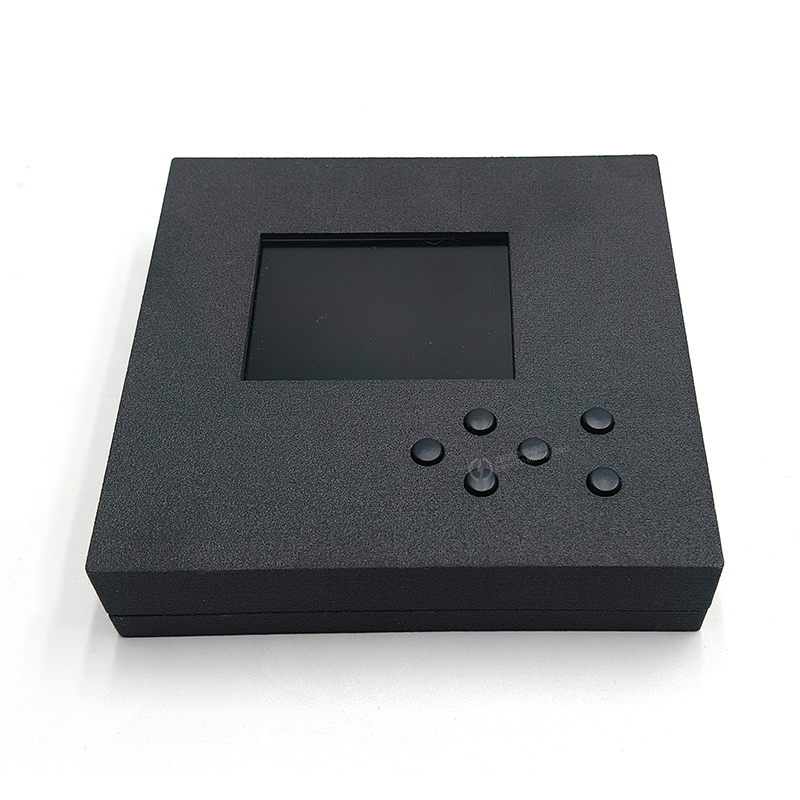

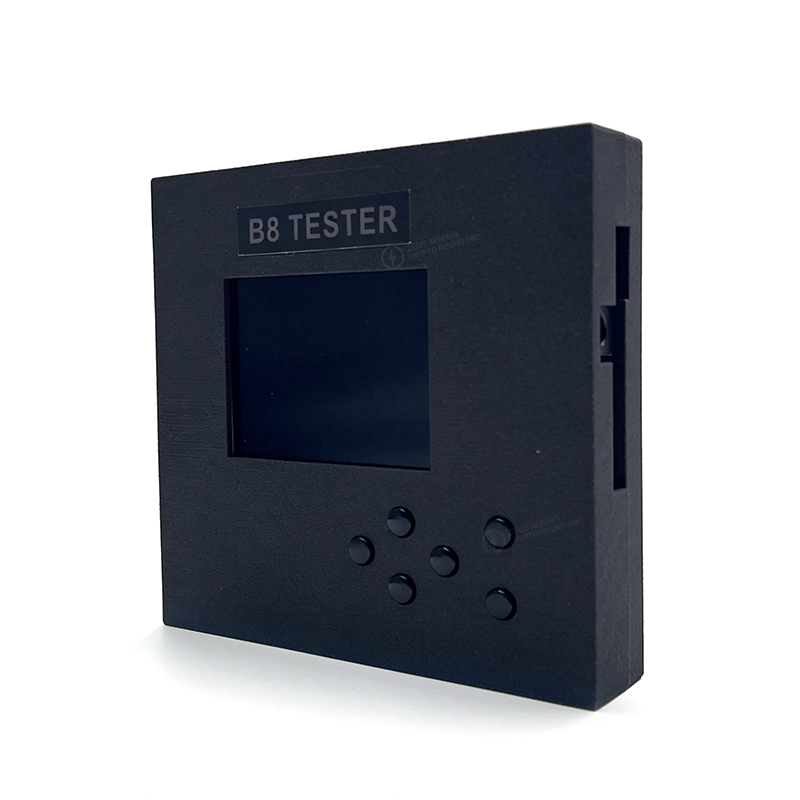

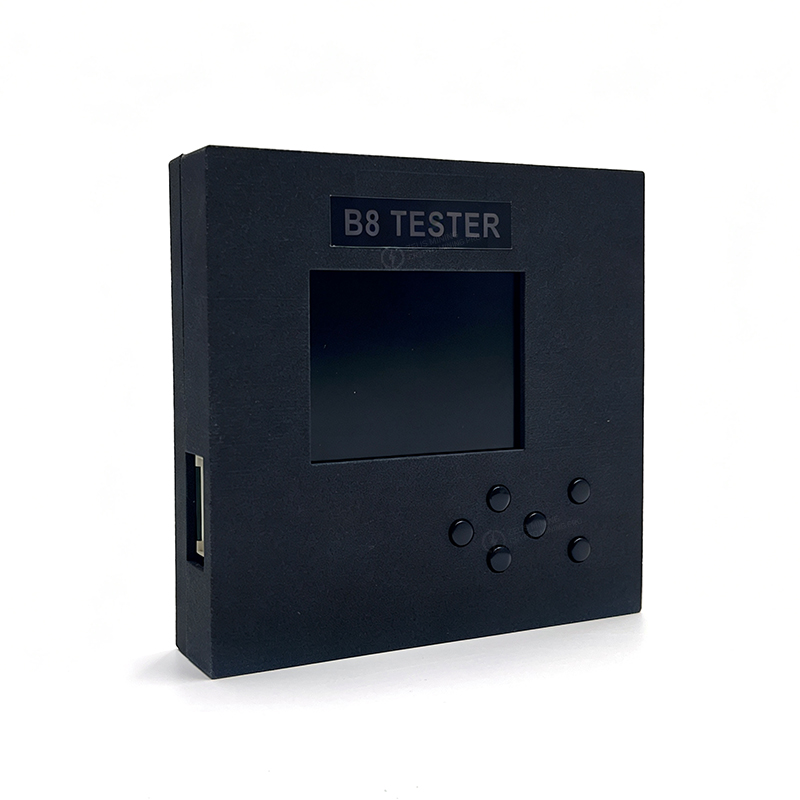

جهاز اختبار لوحة التجزئة B8 الشامل

وصف المنتج

يجمع جهاز اختبار لوحة التجزئة الشامل B8 Antminer بين اختبار لوحة التجزئة، وقراءة وكتابة ذاكرة EEPROM، واختبار مزود الطاقة من سلسلة APW، ومسح درجة حرارة العنوان الكامل لجهاز LM75A، واختبار المروحة، والعديد من الوظائف الأخرى. يتميز بحجمه الصغير، ويحتوي على منفذ طاقة من النوع C، مما يسمح بتشغيله بواسطة بنك طاقة، ما يُحسّن بشكل كبير من سهولة الاستخدام والتنقل.

طرازات الاختبار:

طرازات أجهزة التعدين المدعومة: سلسلة 19، سلسلة 21، سلسلة 17، سلسلة L3-L5-L7-L9، سلسلة s9-11-15، إلخ. (سيتم تحديثها باستمرار)

طرازات مزود الطاقة المدعومة: APW17 1215، APW12 1215، APW12 1417، APW11 1721، APW9، APW8.

طرازات مزود الطاقة المدعومة: APW17 1215، APW12 1215، APW12 1417، APW11 1721، APW9، APW8.

موديلات المراوح المدعومة: مروحة DC12V/4 أسلاك

برمجة EEPROM: قراءة / كتابة / مسح

تعليمات واجهة القائمة:

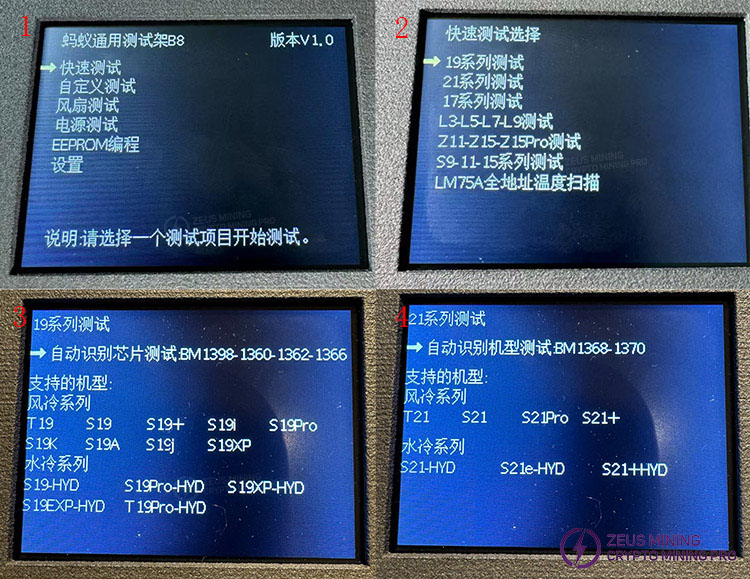

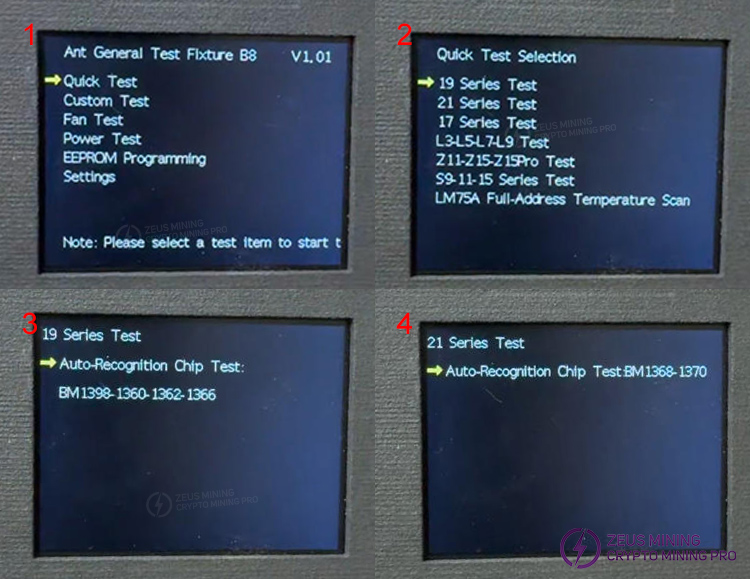

1. عند التشغيل، يتم الدخول مباشرةً إلى واجهة خيارات الاختبار.

2. واجهة اختبار لوحة التجزئة الرئيسية؛ يؤدي تحديدها إلى الدخول إلى واجهة التصنيف.

3. تعرض واجهة التصنيف الموديلات المدعومة (سلسلة S19، على سبيل المثال، تدعم Hyd).

4. تعرض واجهة التصنيف الموديلات المدعومة (سلسلة S21، على سبيل المثال، تدعم Hyd).

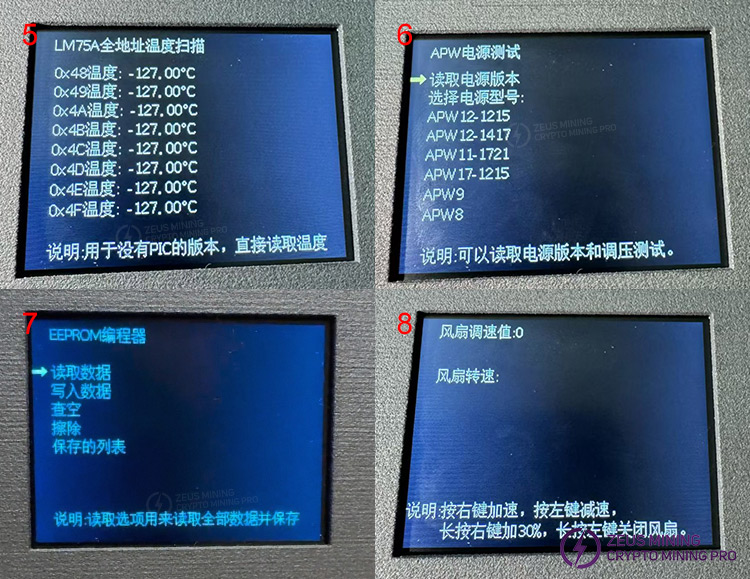

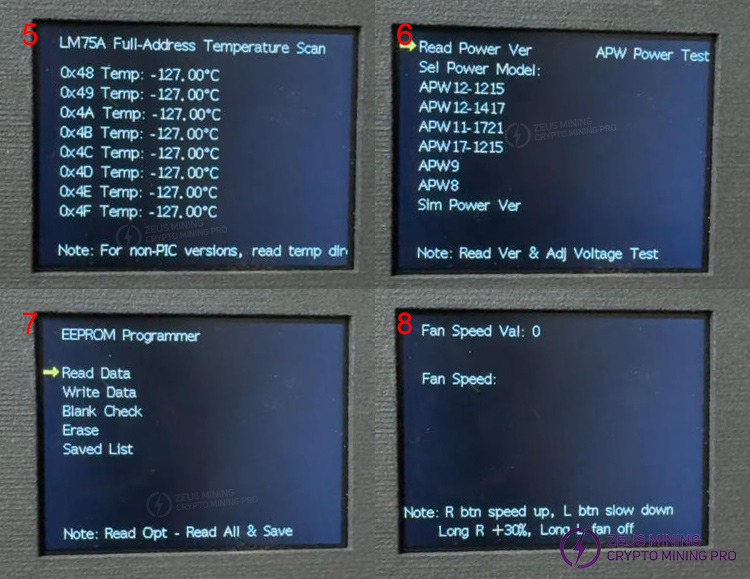

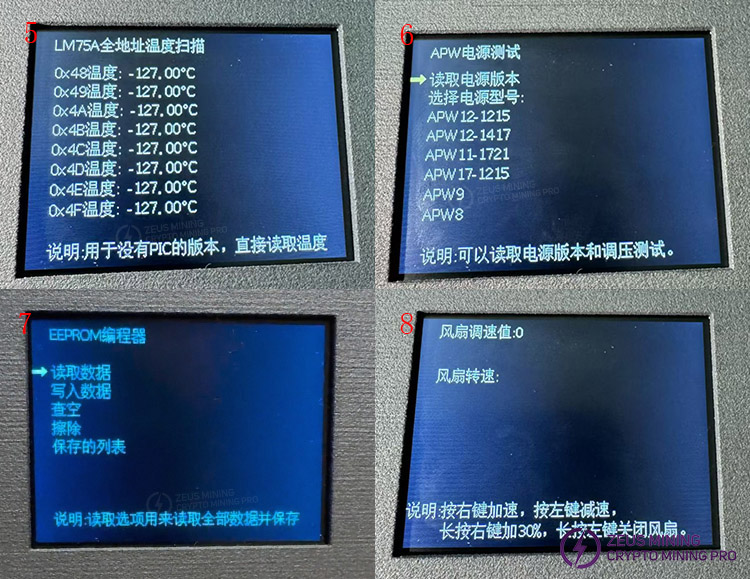

5. مسح العنوان الكامل LM75A: يقرأ معلومات درجة الحرارة مباشرةً (ينطبق على الموديلات التي لا تحتوي على شريحة PIC).

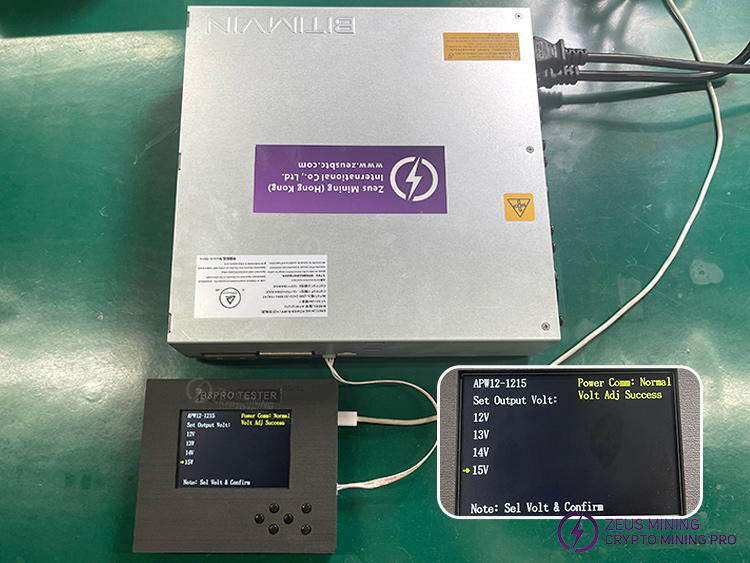

6. اختبار مزود الطاقة من سلسلة APW: يمكن ضبط جهد الخرج مباشرةً، وسيقوم مزود الطاقة بإخراج الجهد المضبوط.

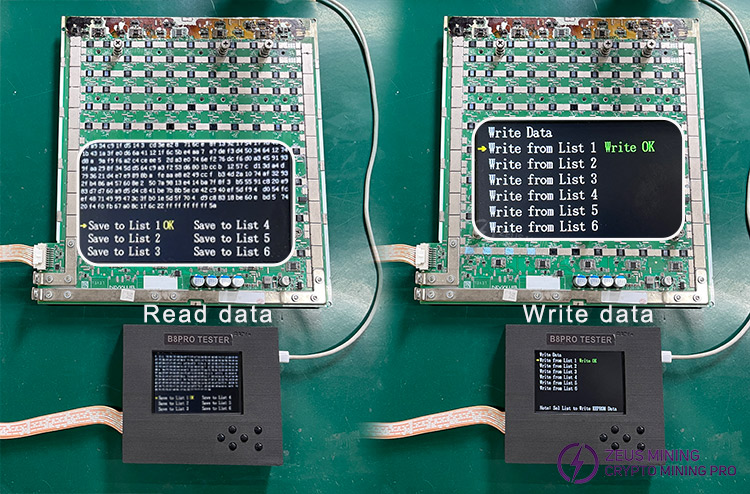

7. محرر EEPROM: يدعم القراءة/الكتابة/المسح.

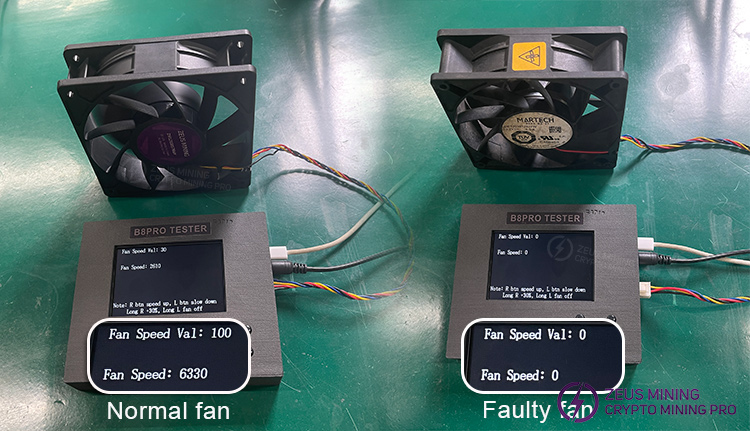

8. اختبار المروحة (واجهة طاقة دائرية 12 فولت تيار مستمر).

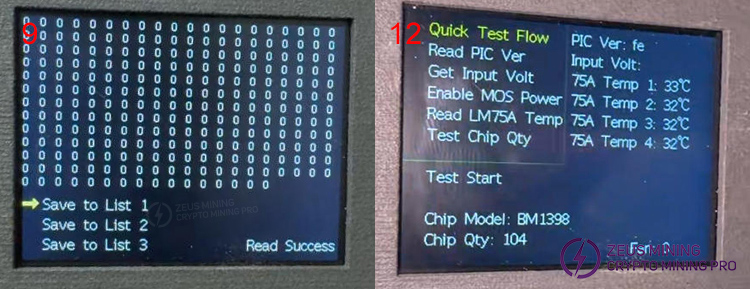

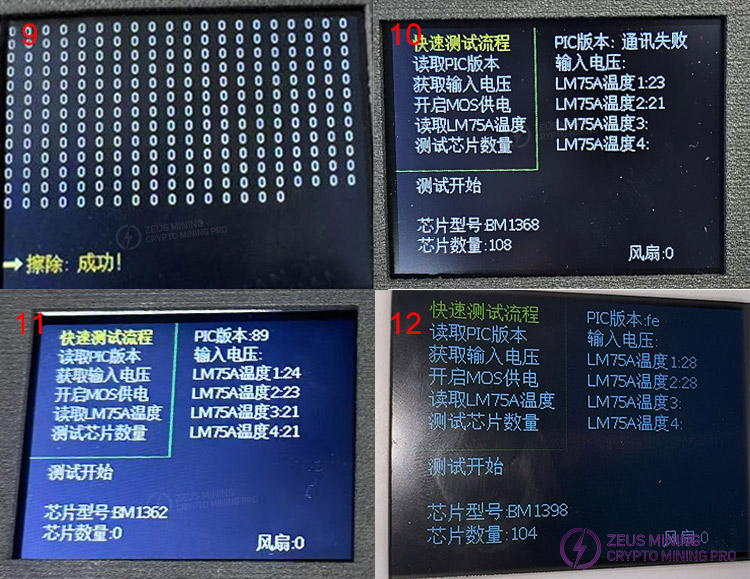

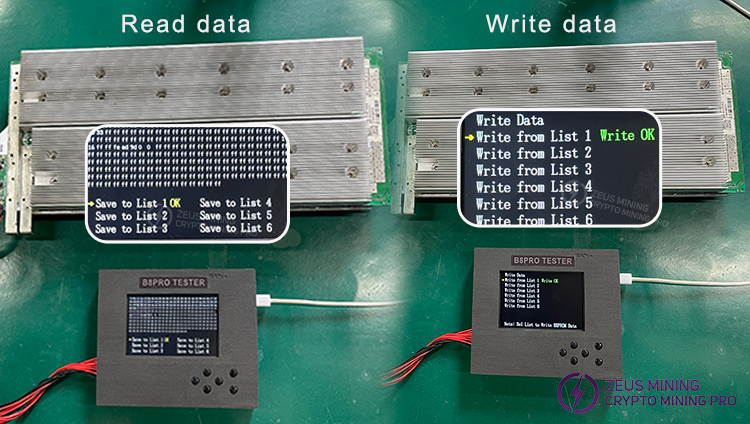

9. واجهة تشغيل EEPROM (تم المسح بنجاح).

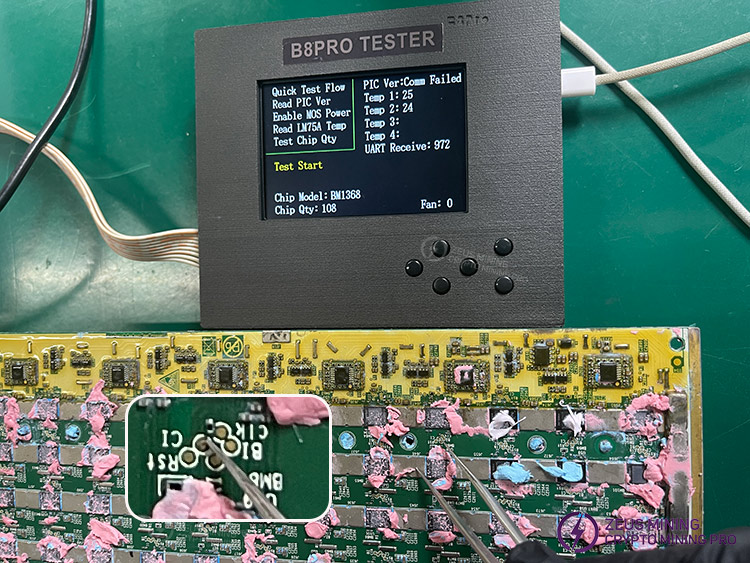

10. اختبار لوحة التجزئة، باستخدام T21 كمثال: يفتقر هذا النموذج إلى وحدة تحكم PIC، مما يشير إلى فشل في اتصالها.

سيقرأ جهاز الاختبار درجة حرارة LM75A وعدد الرقاقات مباشرةً.

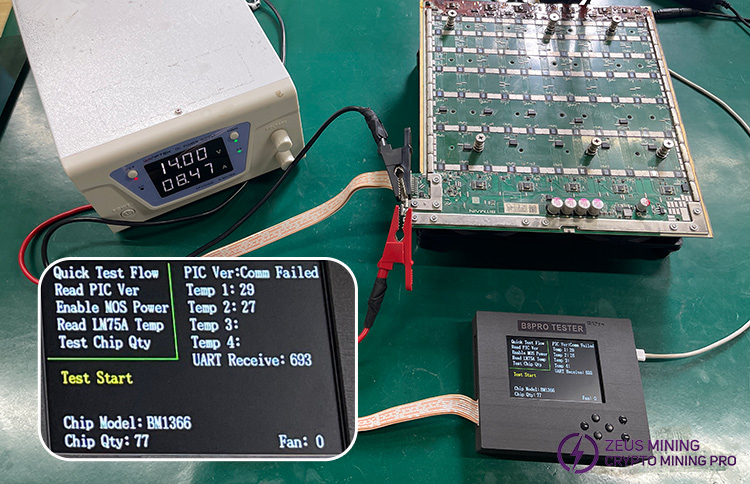

11. اختبار لوحة التجزئة، باستخدام S19 كمثال: يحتوي هذا النموذج على وحدة تحكم PIC. يتم الحصول على درجة الحرارة من وحدة التحكم،

وعدد الرقاقات يساوي صفرًا، مما يشير إلى وجود عطل في لوحة التجزئة. لا يتم إخراج إشارة "RI".

12. اختبار لوحة التجزئة، مع أخذ S19hyd كمثال: درجة حرارة الاختبار وعدد الرقائق طبيعية.

ملاحظة هامة: عندما تكون إشارة RI للوحة التجزئة طبيعية، سيعرض جهاز الاختبار عدد الرقاقات التالفة مباشرةً.

إذا لم تكن هناك إشارة RI على اللوحة بأكملها، فسيشير ذلك إلى أن ASIC يساوي صفرًا.

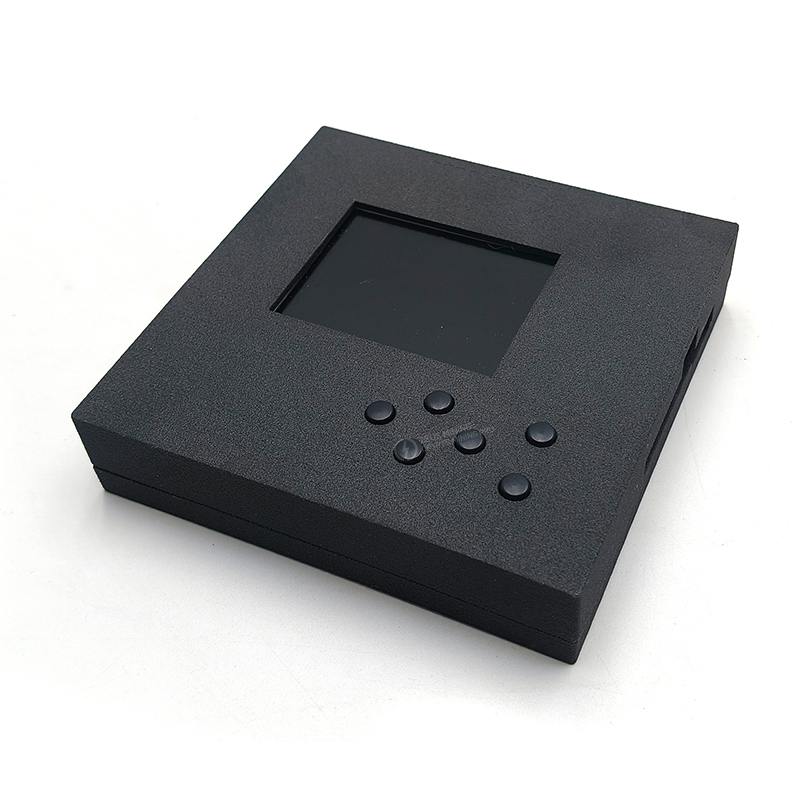

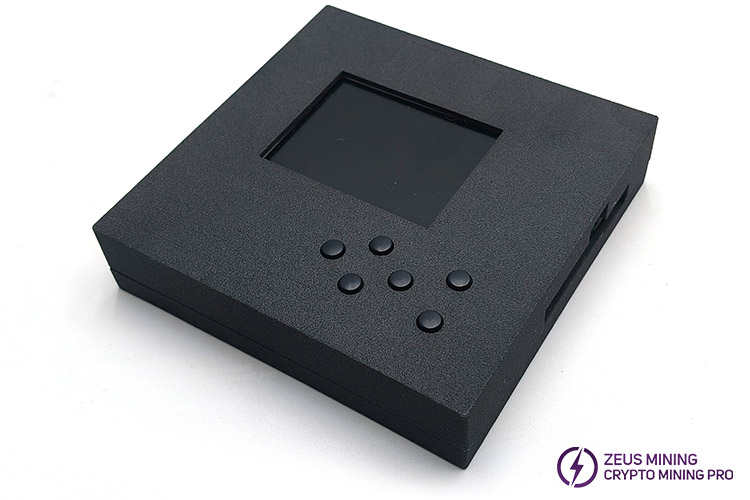

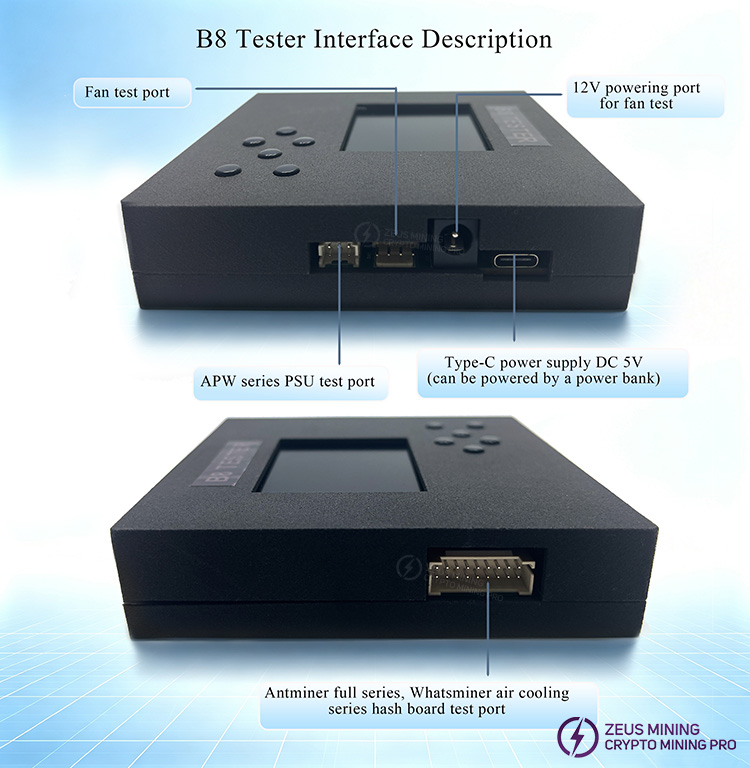

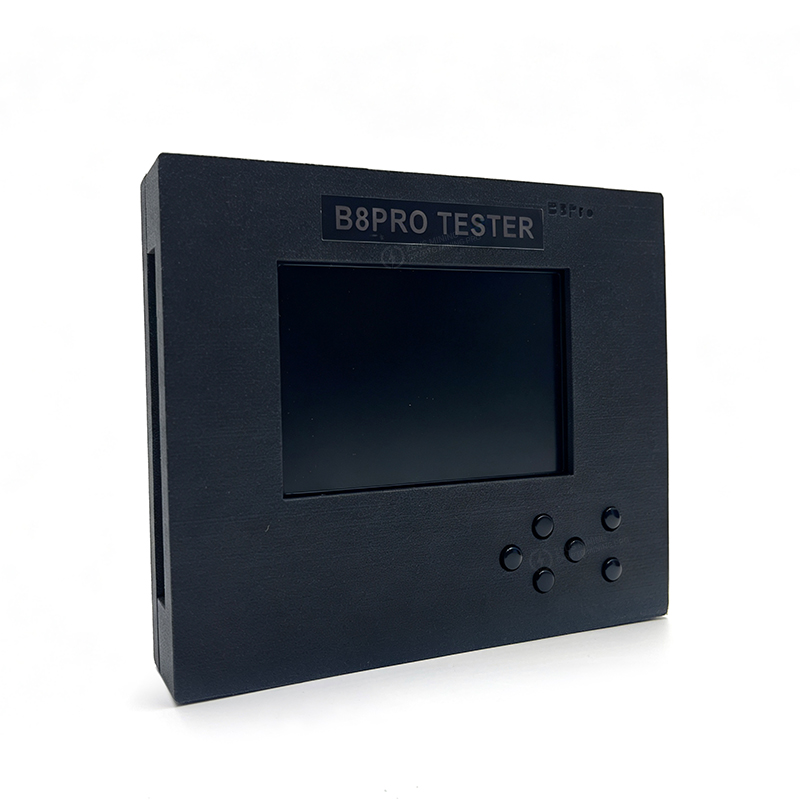

عرض المنتج

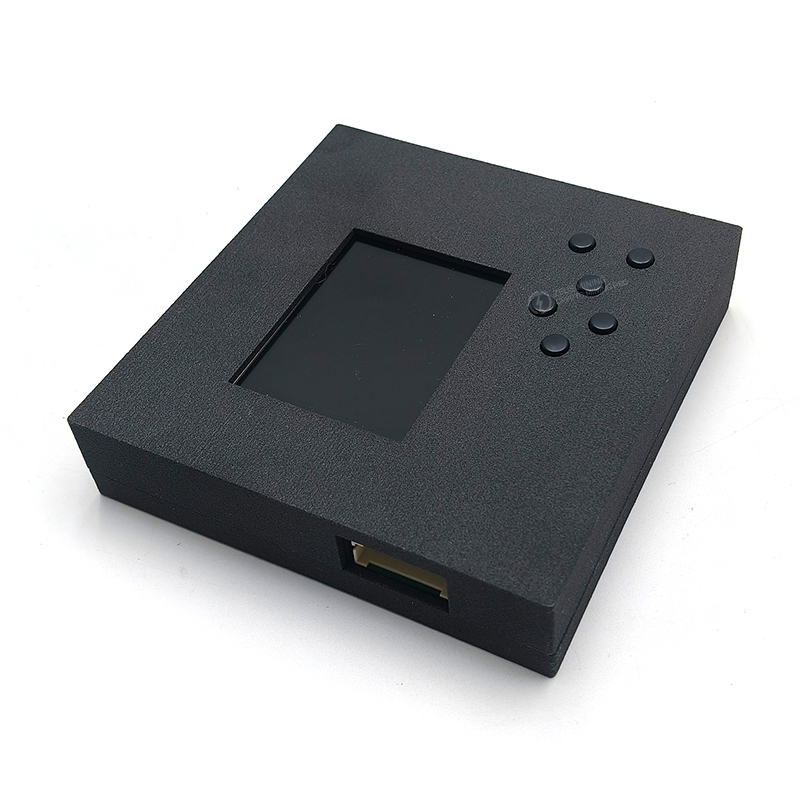

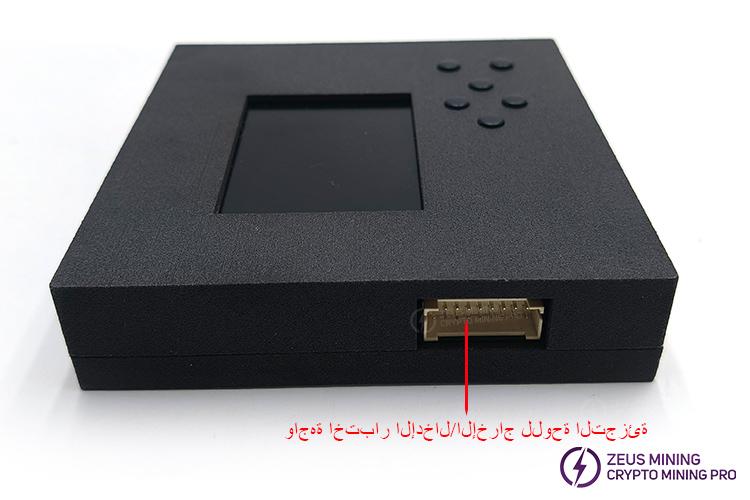

توفر واجهات خارجية بسيطة تجربة استخدام مريحة للغاية.

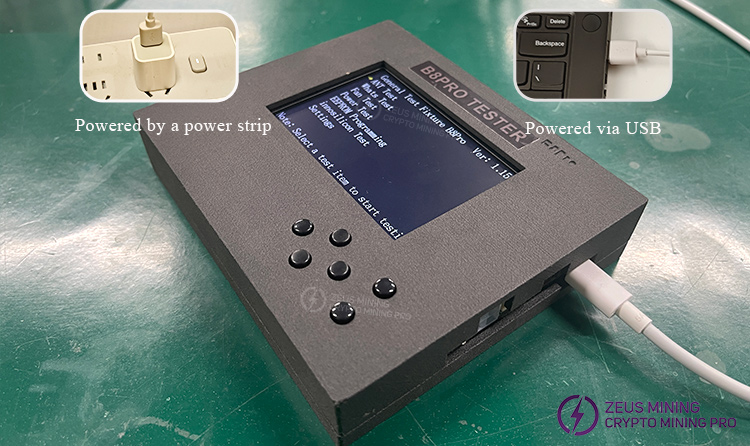

تتيح واجهة Type-C تشغيل جهاز الاختبار بواسطة بنك طاقة.

واجهة تزويد طاقة دائرية DC12V مصممة خصيصًا لاختبار المراوح.

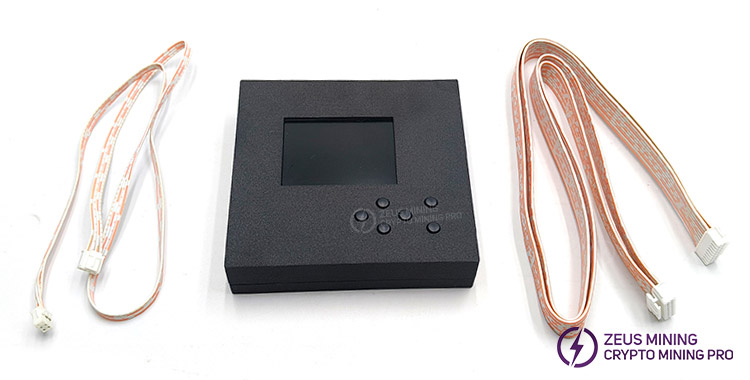

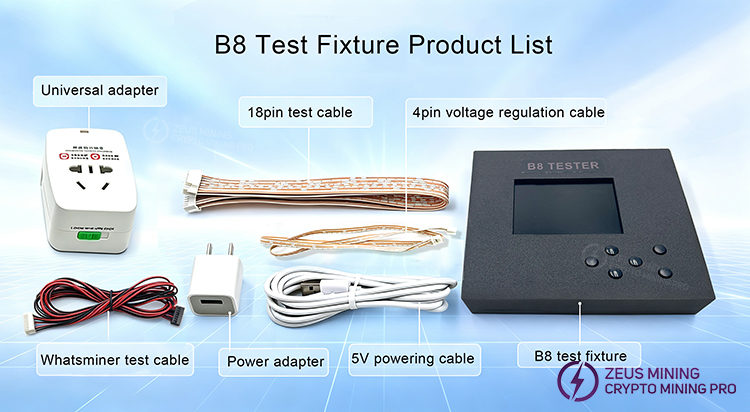

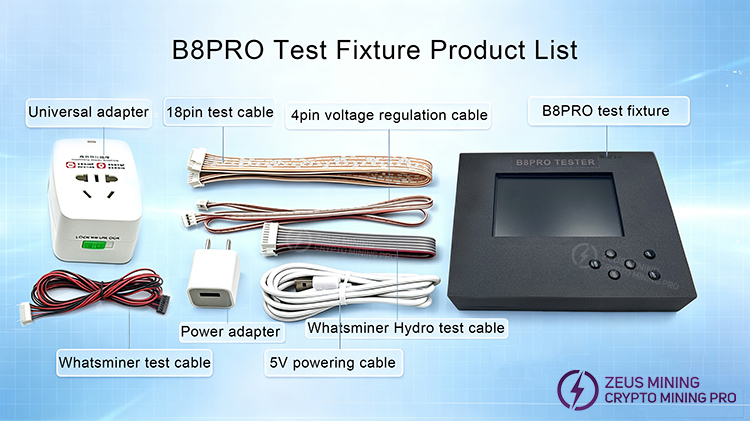

تكوين المنتج

الوحدة الرئيسية *1

كابل اختبار 18 سنًا *1

كابل تنظيم الجهد 4 أسنان *1

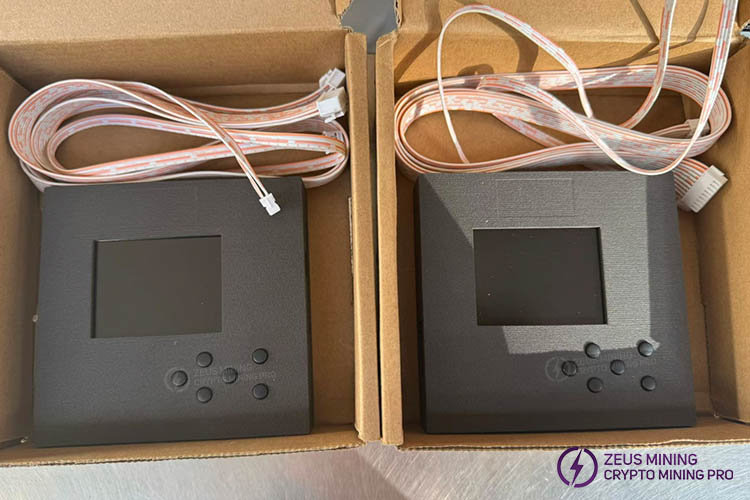

عرض التغليف
